Volkswagen Touran Reparaturanleitung :: Bezug und Polster, Lehne 3. Sitzreihe, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz - Polster, Bezüge / Bezüge und Polster 3. Sitzreihe / Bezug und Polster, Lehne 3. Sitzreihe, aus- und einbauen

Hinweis

Der Aus- und Einbau der Komponenten ist für den rechten Sitz beschrieben. Der Aus- und Einbau der Komponenten vom linken Sitz erfolgt sinngemäß.

Ausbauen

Bauen Sie die entsprechende Kopfstütze aus.

-	Bauen Sie den Staukasten aus → Kapitel.

-	Bauen Sie den entsprechenden Sitz der 3. Sitzreihe aus → Kapitel.

-	Bauen Sie die Lehnenbeschläge aus → Kapitel.

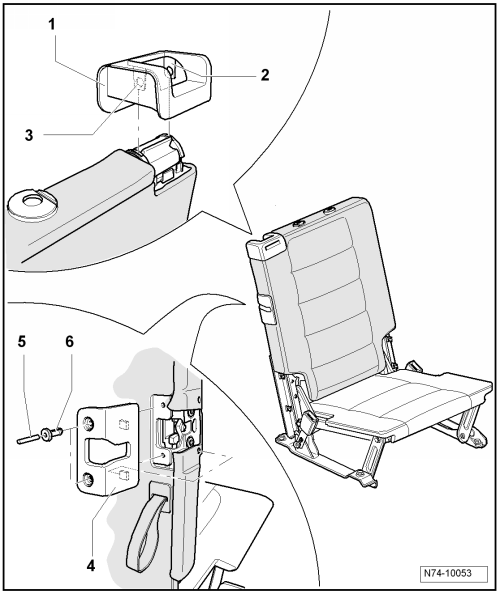

-	Entriegeln Sie, vorsichtig, mit einem kleinen Schraubendreher, durch leichten Druck nach Aussen, die Verrastungen -2- und -3-.

-	Ziehen Sie die Abdeckung der Lehnenentriegelung -1- nach oben ab.

-	Drücken Sie die beiden Klemmstifte -5- aus den beiden Spreizniete -6- heraus.

-	Ziehen Sie die Abdeckung der Lehnenverriegelung -4-, aus den Aufnahmen im Lehnengestell heraus.

Bezug und Polster, Lehne 3. Sitzreihe, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
