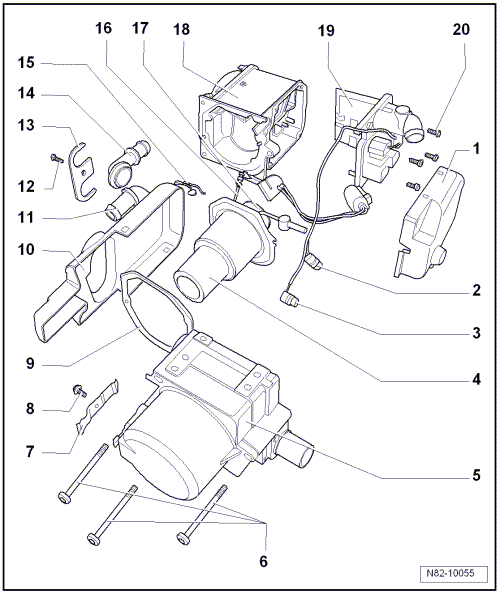

Bauteile der Zusatzheizung, innen

1 -	Deckel für Steuergerät für Zusatzheizung -J364-

2 -	Temperaturfühler -G18-

aus- und einbauen → Kapitel

3 -	Überhitzungsfühler -G189-

aus- und einbauen → Kapitel

4 -

Brennrohr

Hinweis

Bild zeigt die Ausführung Benzin mit Feinfilter in der Kraftstoffleitung.

Ab KW 12/06 hat bei der Ausführung Diesel ein Kraftstoffabschaltventil -N109- → Abb. direkt am Kraftstoffstutzen der Zusatzheizung und eine neue Dosierpumpe -V54- (graue Kunststoffkappe) eingesetzt. Das Steuergerät für Zusatzheizung -J364- ist ebenfalls neu.

Achten Sie auf die richtige Teilenummer. Ein Kreuzverbau ist nicht zulässig, da die Funktion der Zusatzheizung gestört wird.

aus- und einbauen → Kapitel

5 -	Wärmetauscher

aus- und einbauen → Kapitel

6 -

7 Nm

3 Stück

7 -	Haltefeder

8 -

4 Nm

9 -

Dichtung

muss nach jedem Öffnen ersetzt werden

10 -

Abdeckung

aus- und einbauen → Kapitel

11 -	Wasserstutzen

Einbaulage markieren

12 -

4 Nm

13 -	Halteplatte

14 -	Wasserstutzen

Einbaulage markieren

15 -	Halteklammer

16 -	Glühkerze mit Flammenüberwachung -Q8-

auf richtigen Sitz achten

aus- und einbauen → Kapitel

Hinweis

Bei der Ausführung Diesel ist ein Heizelement für Kraftstoffvorwärmung -Z66- am Brennrohr fest eingebaut. Die Leitungen sind mit den Leitungen der Glühkerze mit Flammenüberwachung -Q8- verbunden. Bei dieser Ausführung ist das komplette Brennrohr zu wechseln, wenn die Glühkerze mit Flammenüberwachung -Q8- defekt ist.

Ab KW 12/06 hat bei der Ausführung Diesel ein Kraftstoffabschaltventil -N109- direkt am Kraftstoffstutzen der Zusatzheizung und eine neue Dosierpumpe -V54- (graue Kunststoffkappe) eingesetzt. Das Steuergerät für Zusatzheizung -J364- ist ebenfalls neu. Bei dieser Ausführung ist das komplette Brennrohr zu wechseln, wenn die Glühkerze mit Flammenüberwachung -Q8- defekt ist.

Achten Sie auf die richtige Teilenummer. Ein Kreuzverbau ist nicht zulässig, da die Funktion der Zusatzheizung gestört wird.

17 -

Brenner

aus- und einbauen → Kapitel

18 -	Verbrennungsluftgebläse -V6-

Das Verbrennungsluftgebläse -V6- und das Gehäuse sind ein nicht zerlegbares Bauteil

aus- und einbauen → Kapitel

19 -	Steuergerät für Zusatzheizung -J364-

Hinweis

Das Steuergerät für Zusatzheizung -J364- und das Verbrennungsluftgebläse -V6- mit dem Gehäuse sind ein nicht zerlegbares Bauteil. Grund: Dichtung zwischen Steuergerät für Zusatzheizung -J364- und Gehäuse.

Ab KW 12/06 hat bei der Ausführung Diesel ein neues Steuergerät für Zusatzheizung -J364- eingesetzt. Dieses Steuergerät steuert auch das Kraftstoffabschaltventil -N109- am Kraftstoffstutzen der Zusatzheizung. Diese Steuergeräte können nicht mit den alten Brennrohrausführungen (ohne Kraftstoffabschaltventil -N109-) oder umgekehrt verbaut werden.

20 -

4 Nm

4 Stück
