Vorsicht!

Die Karosseriebeschleunigungsgeber dürfen nicht untereinander vertauscht werden.

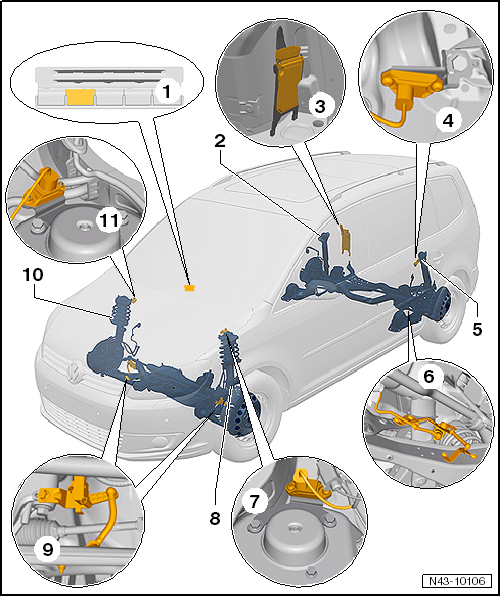

Bauteile der adaptiven Fahrwerksregelung DCC und Einbauorte

1 -	Taster für Dämpfungsverstellung -E387-

Einbauort: vor dem Schalthebel in der Mittelkonsole

Erläuterungen → Kapitel

2 -	Stoßdämpfer mit Ventil für Dämpfungsverstellung hinten rechts -N339-

aus- und einbauen → Kapitel

3 -	Steuergerät für elektronisch geregelte Dämpfung -J250-

Einbauort: hinter der Kofferraumverkleidung seitlich rechts

aus- und einbauen → Kapitel

wird das Steuergerät für elektronisch geregelte Dämpfung -J250- ersetzt, muss die Grundeinstellung der adaptiven Fahrwerksregelung DCC durchgeführt werden. → Kapitel

4 -	Karosseriebeschleunigungsgeber hinten -G343-

Einbauort: am Stoßdämpferlager hinten links

aus- und einbauen → Kapitel

5 -	Stoßdämpfer mit Ventil für Dämpfungsverstellung hinten links -N338-

aus- und einbauen → Kapitel

6 -	Geber für Fahrzeugniveau hinten links -G76-

aus- und einbauen → Kapitel

wird der Geber für Fahrzeugniveau hinten links -G76- aus- und eingebaut, muss die Grundeinstellung der adaptiven Fahrwerksregelung DCC durchgeführt werden → Kapitel

Grundeinstellung der Scheinwerfer → Fahrzeugdiagnose-, Meß- und Informationssystem VAS 5051 in der Funktion "Geführte Fehlersuche"

7 -	Karosseriebeschleunigungsgeber vorn links -G341-

aus- und einbauen → Kapitel

8 -	Stoßdämpfer mit Ventil für Dämpfungsverstellung vorn links -N336-

Federbein aus- und einbauen → Kapitel

Federbein in Stand setzen → Kapitel

9 -	Geber für Fahrzeugniveau vorn links -G78- und Geber für Fahrzeugniveau vorn rechts -G289-

aus- und einbauen → Kapitel

wird der Geber für Fahrzeugniveau vorn links -G78- und Geber für Fahrzeugniveau vorn rechts -G289- aus- und eingebaut, muss die Grundeinstellung der adaptiven Fahrwerksregelung DCC durchgeführt werden → Kapitel

Grundeinstellung der Scheinwerfer → Fahrzeugdiagnose-, Meß- und Informationssystem VAS 5051 in der Funktion "Geführte Fehlersuche"

10 -	Stoßdämpfer mit Ventil für Dämpfungsverstellung vorn rechts -N337-

Federbein aus- und einbauen → Kapitel

Federbein in Stand setzen → Kapitel

11 -	Karosseriebeschleunigungsgeber vorn rechts -G342-

aus- und einbauen → Kapitel
