Volkswagen Touran Reparaturanleitung :: Batterie-Ladegerät -VAS 5900-
ACHTUNG!
| Verletzungsgefahr! Beachten Sie die Warnhinweise und
Sicherheitsvorschriften
→ Kapitel! |
|
ACHTUNG!
| Batterien, bei denen das magische Auge hellgelb
anzeigt, dürfen nicht geprüft oder geladen werden. Es
darf keine Starthilfe gegeben werden! |
| Es besteht Explosionsgefahr beim Prüfen und Laden
oder der Starthilfe. |
| Diese Batterien müssen ersetzt werden. |
|
| In diesem Kapitel werden die Grundfunktionen des
Batterie-Ladegeräts -VAS 5900- beschrieben. Weitere
Informationen können sie der
→ Bedienungsanleitung des Batterie-LadegerätsVAS 5900
entnehmen. |
 Hinweis
| Bei diesem Gerät kann der effektive Ladestrom direkt am
Ladegerät abgelesen werden. |
| Beachten Sie die
→ Bedienungsanleitung des Batterie-LadegerätsVAS 5900. |
|
|
|

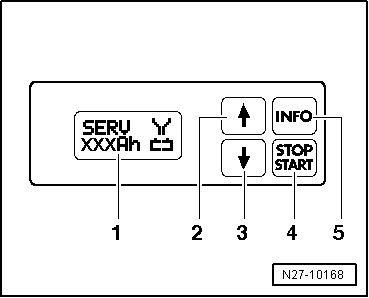

Gerätebeschreibung Batterie-Ladegerät -VAS 5900
| Das Batterie-Ladegerät -VAS 5900- ist geeignet zum Laden von
allen 12 V Batterien im VW-Konzern. |
|
|
|
| Batterie-Ladegerät -VAS 5900- |
| 3 - |
Einstelltaste "Down"↓ |
|
|
|
Batterie mit dem Batterie-Ladegerät -VAS 5900- laden
ACHTUNG!
| Verletzungsgefahr! Beachten Sie die Warnhinweise und
Sicherheitsvorschriften
→ Kapitel! |
|
ACHTUNG!
| Batterien, bei denen das magische Auge hellgelb
anzeigt, dürfen nicht geprüft oder geladen werden. Es
darf keine Starthilfe gegeben werden! |
| Es besteht Explosionsgefahr beim Prüfen und Laden
oder der Starthilfe. |
| Diese Batterien müssen ersetzt werden. |
|
| Benötigte Spezialwerkzeuge, Prüf- und
Messgeräte sowie Hilfsmittel |
|
|
|

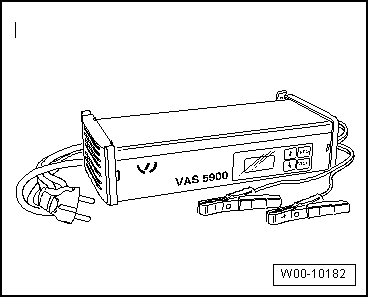

| Batterie-Ladegerät -VAS 5900- |
Hinweis
| Die Batterie muss eine Temperatur von mindestens 10 C
haben. |
| - |
Schalten Sie die Zündung und alle elektrischen Verbraucher
aus. |
| - |
Stecken Sie den Netzstecker des Ladegeräts ein. Der zuletzt
ausgewählte Batterietyp wird am Display angezeigt. |
|
|
|
| - |
Stellen Sie die der Batterie entsprechende Betriebsart mit
INFO ein. |

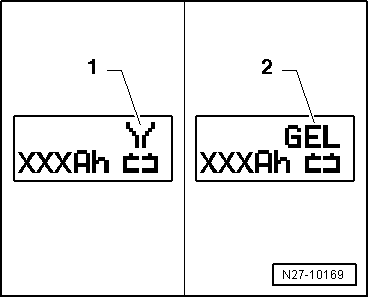

| Im Display wird das Symbol -1-
für "Standardladung von Nassbatterien" oder das Symbol
-2- für "Standardladung von Gel-/
Vliesbatterie" angezeigt. |
| - |
Stellen Sie die Batteriekapazität (Ah) der zu ladenden
Batterie mit der entsprechenden Taste "Up"↑
oder "Down"↓ ein. |
| - |
Klemmen Sie die rote Ladeklemme "+" an den Pluspol der
Batterie an. |
Hinweis
| Bei Fahrzeugen mit Start/ Stopp Funktion und verbautem
Steuergerät für Batterieüberwachung mit Batteriesensor -J367-
muss die schwarze Ladeklemme - an der Karosseriemasse angeklemmt
werden. Bei Anschluss an den Minuspol der Batterie kommt es zu
Fehlfunktionen der Start/ Stopp Anlage. |
| - |
Klemmen Sie die schwarze Ladeklemme "-" an den
Minusanschlusspunkt an. |
| Das Ladegerät erkennt die Nennspannung der angeschlossenen
Batterie (6 V, 12 V oder 24 V) und beginnt automatisch mit dem
Ladevorgang. |
|
|
|

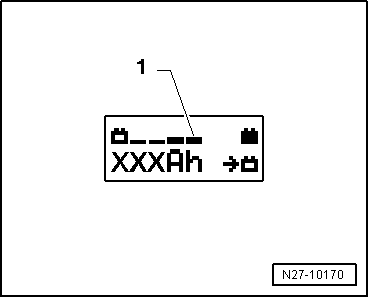

| Bei einem Ladezustand von ca. 80 - 85 % beginnt das
Ladegerät mit der "Finalladung". Im Display wird der 4 Balken
angezeigt -1-. Die Batterie ist nun
betriebsbereit. |
|
|
|
| Bei einem Ladezustand von 100 % werden alle Balken am
Display angezeigt. |
Hinweis
| Bei der Batterietyp "Standardladung" ist der parallele
Betrieb von Verbrauchern während des Ladevorgangs möglich. Die
Ladezeit verlängert sich dadurch. |
| Je nach Batterietyp schaltet das Ladegerät nach ca. 1-7
Stunden auf die Erhaltungsladung um. Um einen 100 % Ladezustand
zu erreichen, sollte die Batterie so lange am Ladegerät
angeschlossen sein. |
| Mögliche Fehler und Fehlerbehandlung: |
| 1 - |
Angezeigte Batteriespannung stimmt nicht mit der
Nennspannung überein: |
| - |
Halten Sie die entsprechende Taste "Up"↑
oder "Down"↓ gedrückt, bis der
Ladevorgang beginnt. |
| 2 - |
Angezeigte Batteriespannung stimmt nicht mit der
Nennspannung überein - der Ladevorgang ist bereits gestartet: |
| - |
Drücken Sie zweimal START / STOP. |
| - |
Halten Sie die entsprechende Taste "Up"↑
oder "Down"↓ gedrückt, bis der
Ladevorgang erneut beginnt. |
| 3 - |
Das Ladegerät erkennt keine Batterie, wenn die
Batteriespannung kleiner als 2 V ist: |
| Die Anzeige bleibt unverändert. |
| Der eingestellte Batterietyp und die Ampere-Stunden (Ah)
werden angezeigt. |
| - |
Drücken Sie START / STOP. |
| - |
Klemmen Sie die schwarze Ladeklemme "-" des Ladegeräts vom
Minusanschlusspunkt ab. |
| - |
Klemmen Sie die rote Ladeklemme "+" des Ladegeräts vom
Pluspol der Batterie ab. |
| - |
Ziehen Sie den Netzstecker des Ladegeräts heraus. |
|
|
|
