Volkswagen Touran Reparaturanleitung :: Aufbau des Kältemittelkreislaufes

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Aufbau des Kältemittelkreislaufes

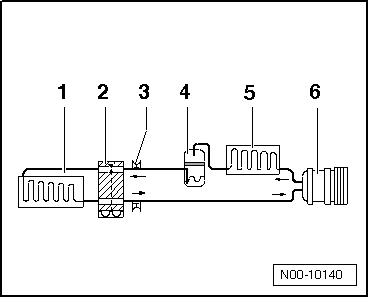

Kältemittelkreislauf mit Expansionsventil und einem Verdampfer

1 -	Verdampfer

2 -	Expansionsventil

3 -	Ventil zum Absaugen, füllen und messen

4 -	Flüssigkeitsbehälter mit Trocknerbeutel / Trocknerpatrone

5 -	Kondensator

6 -	Klimakompressor

Hinweis

Pfeile zeigen Fließrichtung des Kältemittels.

Kältemittelkreislauf mit Expansionsventil und einem Verdampfer

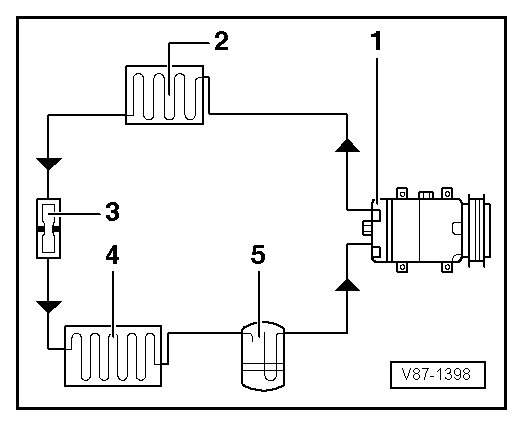

Kältemittelkreislauf mit Drossel und Auffangbehälter

1 -	Klimakompressor

2 -	Kondensator

3 -

Drossel

4 -	Verdampfer

5 -	Auffangbehälter mit Trocknerbeutel

Hinweis

Pfeile zeigen Fließrichtung des Kältemittels.

Kältemittelkreislauf mit Drossel und Auffangbehälter
