Volkswagen Touran Reparaturanleitung :: Anzeigeeinheit für Multimedia (Monitor) aus- und einbauen

Volkswagen Touran Reparaturanleitung / Kommunikation / Multimediasystem RSE (Rear Seat Entertainment) / Anzeigeeinheit für Multimedia (Monitor) aus- und einbauen

Ausbauen:

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

-	Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.

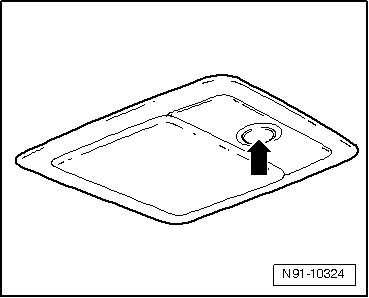

-	Klappen Sie den Monitor durch Betätigen des Knopfes -Pfeil- aus.

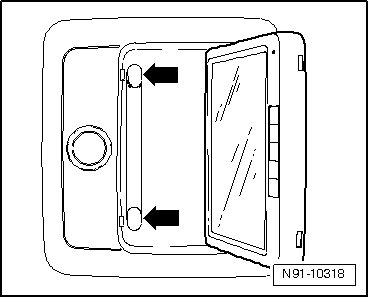

-	Clipsen Sie die beiden Abdeckungen -Pfeile- aus.

-	Schrauben Sie die beiden Schrauben -Pfeile- heraus.

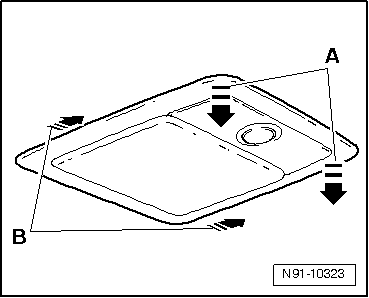

-	Ziehen Sie den Rahmen des Monitors in -Pfeilrichtung A- vorsichtig herunter, clipsen Sie ihn aus und schieben Sie ihn ein Stück in -Pfeilrichtung B-.

-	Nehmen Sie den Monitor aus der Halterung im Dach heraus und trennen Sie die Steckverbindung.

Einbauen:

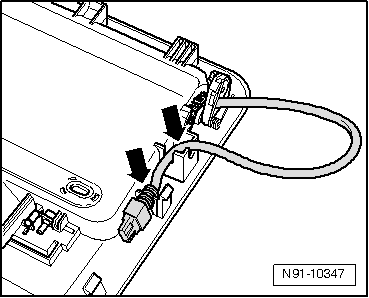

Befestigen Sie den Leitungssatz am Monitor wie auf dem Bild dargestellt -Pfeile-.

-	Stecken Sie die Steckverbindung des Monitors auf die Steckverbindung im Dach auf.

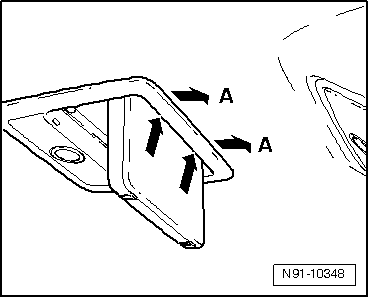

-	Schieben Sie den Monitor in die Aufnahmen der Halterung im Dach -Pfeile-.

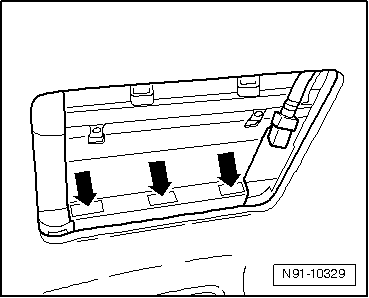

-	Greifen Sie mit den Händen in den Einbaurahmen des Monitors -Pfeile- und schieben Sie die gesamte Einheit in Richtung -A- bis zum Anschlag.

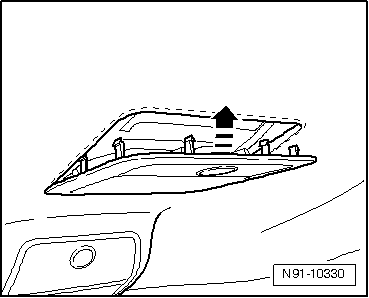

-	Drücken Sie den Monitor vorsichtig in -Pfeilrichtung- hoch, bis er im Dach einrastet.

-	Korrigieren Sie den Sitz der Monitoreinheit durch leichtes Verschieben in alle Richtungen, bis die Monitoreinheit optisch korrekt sitzt.

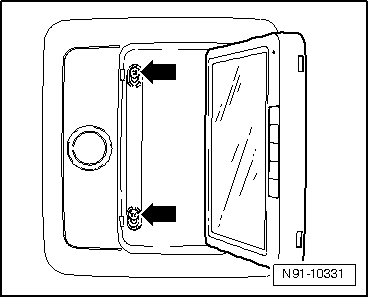

-	Schrauben Sie nun die Schrauben handfest (2 Nm) ein -Pfeile-.

-	Drücken Sie die Abdeckungen -Pfeile- auf die Schrauben auf.

-	Prüfen Sie abschließend die Funktionsfähigkeit des Multimediasystems.
