Hinweis

Zusätzliche Informationen:

→ Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

Die Antenne für Zentralverriegelung und Diebstahlwarnanlage -R47- ist vom Zentralsteuergerät für Komfortsystem -J393- zur A-Säule (Fahrerseite) im Hauptleitungsstrang verlegt.

Hinweis

Eine Reparatur der Antenne ist nicht möglich, da hierbei die Empfangsqualität leiden würde.

Im Schadensfall ist ein Austausch der Antenne für Zentralverriegelung und Diebstahlwarnanlage -R47- notwendig.

Alarmhorn -H12

Das Alarmhorn -H12- befindet sich links unterhalb der Wasserkastenabdeckung.

Hinweis

Bei Rechtslenker-Fahrzeugen befindet sich das Alarmhorn -H12- spiegelbildlich auf der rechten Seite.

Alarmhorn -H12- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

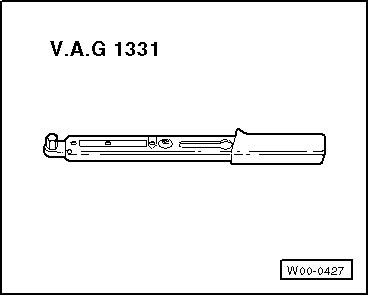

Drehmomentschlüssel -V.A.G 1331-

Hinweis

Wird das Alarmhorn -H12- ausgebaut, muss die Diebstahlwarnanlage deaktiviert sein → Kapitel.

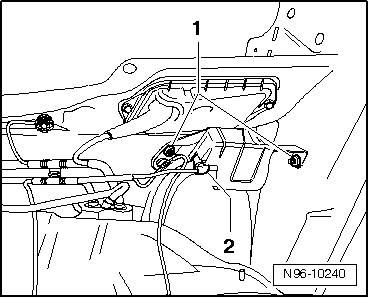

Ausbauen:

-	Wischerrahmen mit Gestänge und Wischermotor auf der Fahrerseite ausbauen → Kapitel.

-	Stecker -2- entriegeln und ihn vom Alarmhorn -H12- abziehen.

-	Befestigungsmuttern -1- herausdrehen.

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

-	Alle Befestigungsschrauben und -muttern mit dem vorgeschriebenen Anzugsdrehmoment anziehen → Kapitel.

Alarmhorn -H12- prüfen

Das Alarmhorn -H12- kann über die Stellglieddiagnose vom Zentralsteuergerät für Komfortsystem -J393- geprüft werden.
