Hinweis

Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten.

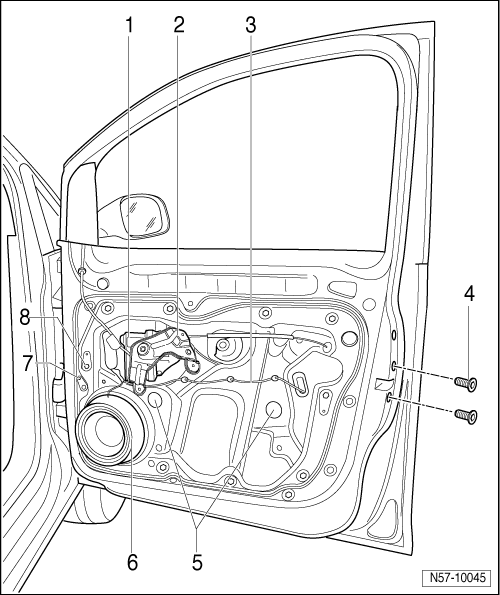

Aggregateträger - Montageübersicht

1 -	Fensterhebermotor

ausbauen → Kapitel

2 -

Haltebock

ausbauen → Kapitel

3 -	Leitungsstrang

4 -

Schraube

2 Stück

20 Nm

5 -	Abdeckkappen für Montageöffnung

2 Stück

6 -	Lautsprecher

7 -	Kabelhalter

8 -

Schraube

10 Stück

8 Nm
