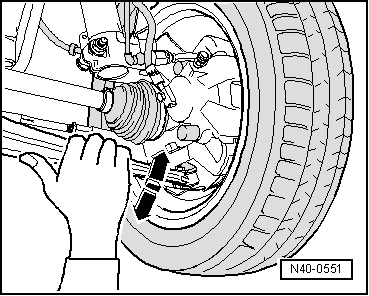

Axialspiel prüfen

-	Achslenker kräftig in -Pfeilrichtung- nach unten ziehen und wieder hochdrücken.

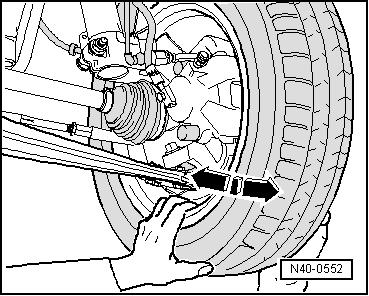

Radialspiel prüfen

-	Rad unten kräftig in -Pfeilrichtung- nach innen und außen drücken.

Hinweis

Es darf bei beiden Prüfungen kein fühl- oder sichtbares "Spiel" vorhanden sein.

Während der Prüfungen Achsgelenk beobachten.

Eventuell vorhandenes Radlagerspiel oder "Spiel" im Federbeinlager oben berücksichtigen.

Gummibalg auf Beschädigung prüfen, ggf. Achsgelenk ersetzen.
