Volkswagen Touran Reparaturanleitung :: Ablagefach mit USB-Anschluss aus- und einbauen

Das Ablagefach mit dem USB-Anschluss ist in der aufklappbaren Mittelarmlehne eingebaut.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

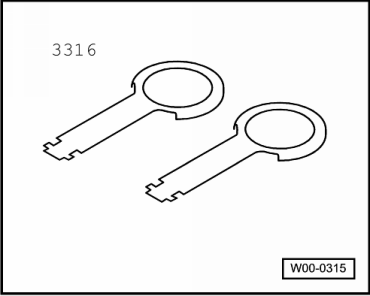

3316- Entriegelungswerkzeug für Radio
Das Entriegelungswerkzeug für Radio -3316- besteht aus zwei gleichen Einzelteilen.
  Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen:

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.
Öffnen Sie die klappbare Mittelarmlehne vollständig.
Ziehen Sie ggf. vorhandene Speichermedien bzw. deren Leitungsverbindungen aus dem USB-Anschluss heraus.

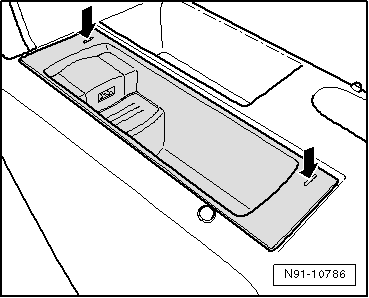

Stecken Sie die Ausziehwerkzeuge in die Schlitze -Pfeile- ein.
Beim folgenden Arbeitschritt ist zur besseren Verständlichkeit die Ablage im ausgebauten Zustand dargestellt.
  Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

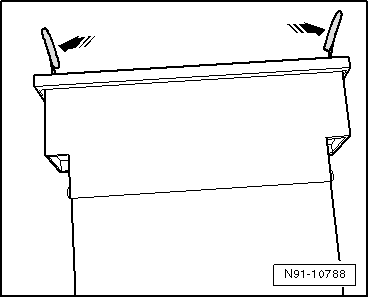

Drücken Sie die Ausziehwerkzeuge in -Pfeilrichtung- auseinander, damit der Verriegelungsmechanismus einwandfrei gelöst wird. Ziehen Sie dann mit gedrückten Ausziehwerkzeugen den kompletten Einsatz aus der Mittelarmlehne heraus.
Trennen Sie die Steckverbindung.
  Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

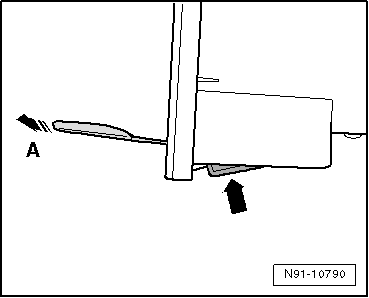

Drücken Sie am ausgebauten Einsatz die Feder in -Pfeilrichtung-, und ziehen Sie dabei das Ausziehwerkzeug in -Pfeilrichtung A- heraus.
  Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

Einbauen:

Der Einbau geschieht sinngemäss in umgekehrter Reihenfolge.
Setzen Sie den Einsatz so in die Mittelarmlehne ein, das der USB-Anschluss hinten ist.
