Ausbauen

-	Schalten Sie die Zündung aus.

-	Bauen Sie die Schalttafelabdeckung, seitlich, Fahrerseite, aus → Kapitel.

-	Lösen Sie die Mittelkonsole, vorn, im Übergangsbereich zum Ablagefach → Kapitel.

Hinweis

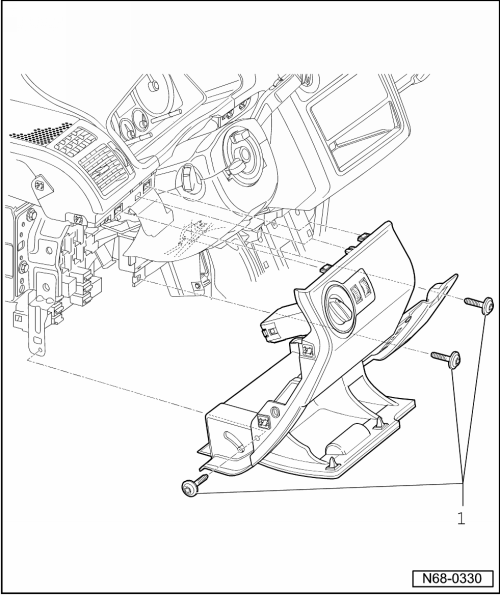

Zur besseren Übersicht ist das Lenkrad in der Abbildung nicht dargestellt.

-	Drehen Sie die drei Schrauben -1- heraus (1,5 Nm).

Hinweis

Ab dem Modelljahr 2004 ist das Ablagefach mit vier Schrauben befestigt ist. Auch für die vierte Schraube gilt das Drehmoment von 1,5 Nm.

-	Ziehen Sie das Ablagefach aus den Aufnahmen in der Schalttafel heraus.

-	Trennen Sie vom Lichtdrehschalter der Leuchtweitenregulierung und dem Diagnosestecker jeweils den Leitungsstrang.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Ausbauen

-	Schalten Sie die Zündung aus.

-	Bauen Sie die Schalttafelabdeckung, seitlich, Beifahrerseite, aus → Kapitel.

-	Bauen Sie die Mittelkonsole, vorn, aus → Kapitel.

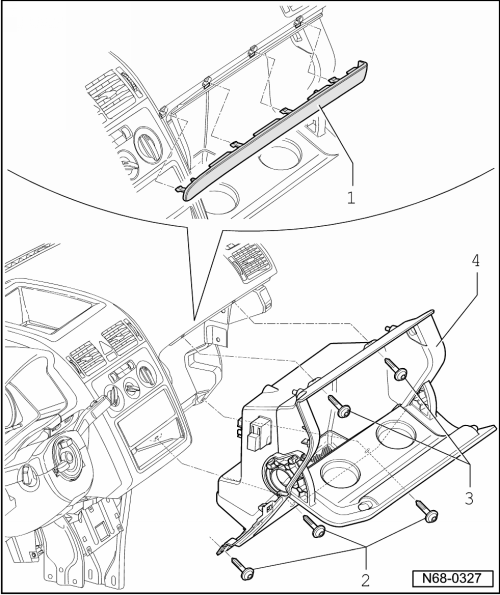

-	Ziehen Sie die Zierleiste -1- aus den Aufnahmen.

-	Hebeln Sie die Handschuhkastenbeleuchtung mit dem Demontagekeil -3409- aus der Aufnahme heraus, setzen Sie den Demontagekeil hierbei im unteren Bereich der Leuchte an.

-	Trennen Sie den Leitungsstrang von der Leuchte.

-	Drehen Sie die drei Schrauben -2- heraus (1,5 Nm).

-	Drehen Sie die zwei Schrauben -3- heraus (1,5 Nm).

-	Lösen Sie den Handschuhkasten -4- aus der Schalttafel.

-	Trennen Sie, bei Fahrzeugen mit Beifahrerairbagabschaltung, den Leitungsstrang vom Schlüsselschalter.

-	Trennen Sie, bei Fahrzeugen mit Handschuhkastenkühlung, den Klimakanal vom Handschuhkasten.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
