Ausbauen
|

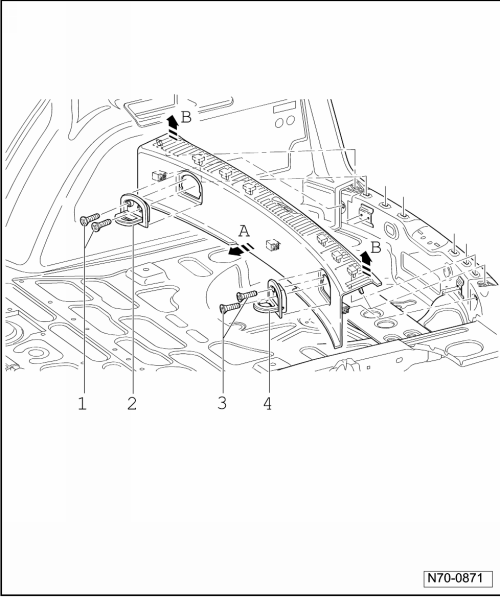

- | Drehen Sie, falls verbaut, die zwei Schrauben -1- heraus (6 Nm) und entfernen Sie die Verzurröse -2-. |
- | Drehen Sie, falls verbaut, die zwei Schrauben -3- heraus (6 Nm) und entfernen Sie die Verzurröse -4-. |
- | Lösen Sie die Abdeckung im unteren Bereich -Pfeil A- von der Karosserie. |
- | Ziehen Sie die Abdeckung nach oben vom Schlossträger herunter -Pfeile B-. |
Vor der Montage sind die Befestigungsclipse auf Beschädigungen zu überprüfen und ggf. zu erneuern. |
Einbauen
- | Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
Montageübersicht
Hinweis
Die Darstellung erfolgt für die rechte Seite. Für die linke Seite
ist sinngemäß daraus abzuleiten.
1 -
Türscheibe
ausbauen
→ Kapitel
2&n ...
Montageübersicht: Gelenkwelle mit Tripodegelenk AAR3300i
1 -
Gleichlaufgelenk außen
nur komplett ersetzen
ausbauen
→ Anker
einbauen: Mit Plastikhammer auf die Welle auftreiben, bis
eingefederter Sicherungsring ausfedert
...
