Volkswagen Touran Reparaturanleitung :: Übersicht über die Telefonanlage

Volkswagen Touran Reparaturanleitung / Kommunikation / Telefonanlage / Übersicht über die Telefonanlage

Hinweis

Die Telefonanlage und die Telefonvorbereitung unterscheiden sich im wesentlichen nur dadurch, dass bei der Telefonanlage ab Werk das Mobilfunktelefon (Handy) bereits mit eingebaut ist. Deshalb ist bei der nachfolgenden Übersicht nur die komplette Telefonanlage dargestellt.

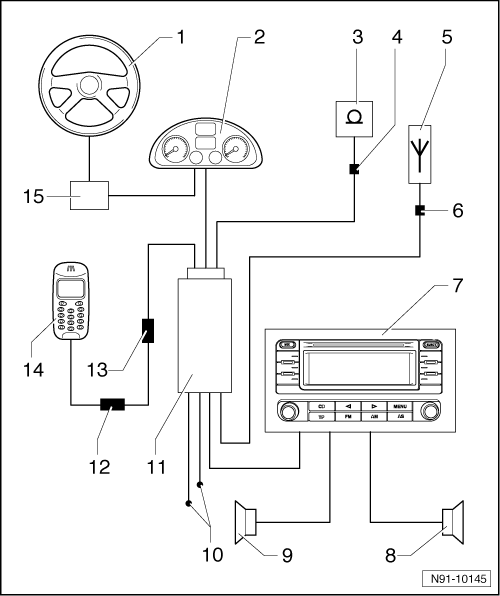

Übersicht über die Telefonanlage

1 -	Multifunktionslenkrad

2 -	Schalttafeleinsatz

3 -	Mikrofon -R38- für Freisprecheinrichtung der Telefonanlage

in der vorderen Innenleuchte eingebaut

aus- und einbauen, → Kapitel.

4 -	Steckverbindung für Mikrofon

im Einbaurahmen der vorderen Innenleuchte

5 -	Antenne für Telefon -R51-

eingebaut hinten auf dem Dach

aus- und einbauen, .

6 -	Steckverbindung Antennenleitung

Steckverbindung Antenne Telefon

unter dem Dachhimmel hinten

7 -

Radio -R-

oder Steuergerät mit Anzeigeeinheit für Radio und Navigation -J503- (Radio-Navigationssystem)

8 -	Lautsprechergruppe rechts

9 -	Lautsprechergruppe links

10 -	Spannungsversorgung für das Steuergerät für Bedienelektronik des Telefons (Interfacebox)

11 -	Steuergerät für Bedienelektronik -J412- (Interfacebox)

eingebaut am rechten Seitenschweller unter dem Teppichboden im Bereich der Sitzkonsole

aus- und einbauen bis 06/2006, → Kapitel.

aus- und einbauen ab 06/2006, → Kapitel.

ab 05/2013 ist das Steuergerät für Bedienelektronik -J412- im Interface für externe Multimediageräte -R215- integriert. Aus- und einbauen, → Kapitel

12 -	Steckverbindung an der Telefonhalterung

eingebaut in der Telefonhalterung unten

13 -	Steckverbindung zum Steuergerät für Bedienelektronik

eingebaut in der Schalttafel links neben dem Handschuhfach

14 -	Mobilfunktelefon (Handy) -R54-

Telefonhalterung aus- und einbauen, → Kapitel.

15 -	Steuergerät für Lenksäulenelektronik -J527-
