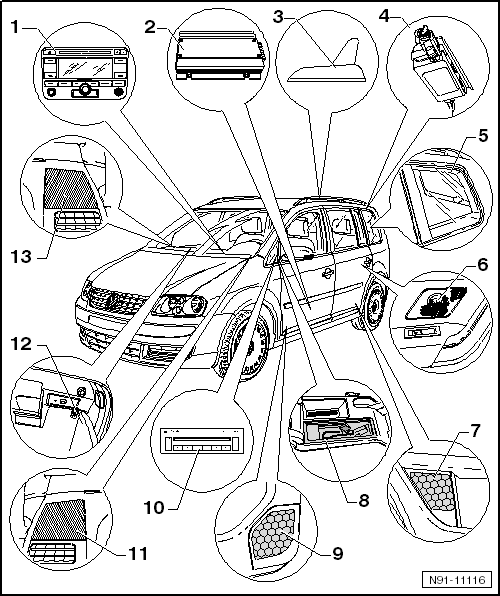

Übersicht über das Radio-Navigationssystem

1 -	Steuergerät mit Anzeigeeinheit für Radio und Navigationssystem -J503-

eingebaut in der Mittelkonsole

aus- und einbauen → Kapitel

2 -	Verstärker -R12- für das Soundsystem

eingebaut unter dem linken Vordersitz

weitere Informationen im Kapitel Verstärker für das Soundsystem → Kapitel

3 -	Antenne für Telefon, Navigationssystem, Standheizung -R66-

eingebaut auf dem hinteren Teil des Fahrzeugdachs

weitere Informationen im Kapitel Antennenanlagen, → Kapitel

4 -	Antennenverstärker -R45-

für den Empfang von Radiosignalen FM und AM

eingebaut oberhalb der beiden hinteren Seitenscheiben

weitere Informationen im Kapitel Antennenanlagen, → Kapitel

5 -	Scheibenantenne für Radioempfang

für den Empfang von Radiosignalen FM und AM

eingebaut in den beiden hinteren Seitenscheiben

weitere Informationen im Kapitel Antennenanlagen, → Kapitel

6 -	Hochtonlautsprecher hinten links -R14- und rechts -R16-

eingebaut in der Tür hinten im Bereich der Armlehne

weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel

7 -	Tieftonlautsprecher hinten links -R15- und rechts -R17-

eingebaut in der Tür hinten unten

weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel

8 -	Steuergerät für Multimediasystem -J650-

eingebaut im Ablagekasten der Mittelarmlehne

weitere Informationen im Kapitel Steuergerät für Multimediasystem → Kapitel

Je nach gewählter Ausstattung können an diesem Einbauort auch eingebaut sein:

der DVD-Player vom Multimediasystem Rear Seat Entertainment RSE → Kapitel,

ein USB-Anschluss für USB-Sticks und MP3-Player → Kapitel, oder

eine Halterung für iPOD-Player der Firma Apple → Kapitel.

9 -	Tieftonlautsprecher vorn links -R21- und rechts -R23-

eingebaut in der Tür vorn unten

weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel

10 -	CD-Wechsler -R41-

6fach-CD-Wechsler

eingebaut im Ablagekasten der Mittelarmlehne

11 -	Mittel- und Hochtonlautsprecher vorn links, -R103- und -R20-

eingebaut in der Schalttafel links

weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel

12 -	Anschluss für externe Audioquellen -R199-

eingebaut im Handschuhfach

weitere Informationen im Kapitel Anschluss für externe Audioquellen -R199- → Kapitel

13 -	Mittel- und Hochtonlautsprecher vorn rechts, -R104- und -R22-

eingebaut in der Schalttafel rechts

weitere Informationen im Kapitel Lautsprecheranlagen → Kapitel
