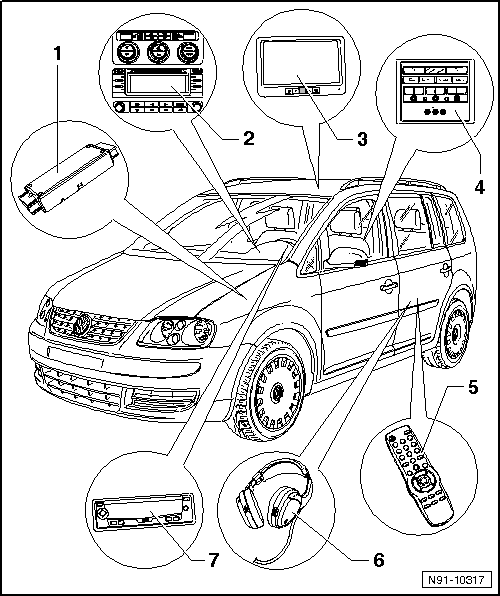

Übersicht über das Multimedia-System mit DVD-Spieler

1 -	Steuergerät für Multimedia -J650-

unter dem rechten Vordersitz eingebaut

aus- und einbauen, → Kapitel

Belegung der Mehrfachsteckverbindungen am Steuergerät für Multimedia für Fahrzeuge ► 10.07 → Kapitel

Belegung der Mehrfachsteckverbindungen am Steuergerät für Multimedia für Fahrzeuge 11.07 ► → Kapitel

2 -	Steuergerät mit Anzeigeeinheit für Radio und Navigation -J503- oder Radio -R-

Bitte beachten Sie bei Fahrzeugen 11.07 ► die Besonderheiten des Multimediasystems RSE → Kapitel.

3 -	Anzeigeeinheit 1 für Multimedia -Y22-

in der Dachkonsole eingebaut

aus- und einbauen, → Kapitel

4 -	Bedienungseinheit für Multimedia -E380-

in der Mittelkonsole hinten eingebaut

mit eingebauten Zusatzbuchsen für AUX-Eingang und Kopfhöreranschlüsse

aus- und einbauen, → Kapitel

5 -	Fernbedienung für Multimedia

Batteriebetrieben mit zwei 1,5 Volt Mignon Batterien vom Typ "AA"

Batteriewechsel, → Kapitel

6 -	Kopfhörer rechts -R124- und Kopfhörer links -R123-

7 -	DVD-Spieler -R129-

im Ablagekasten in der Mittelkonsole eingebaut

aus- und einbauen, → Kapitel
