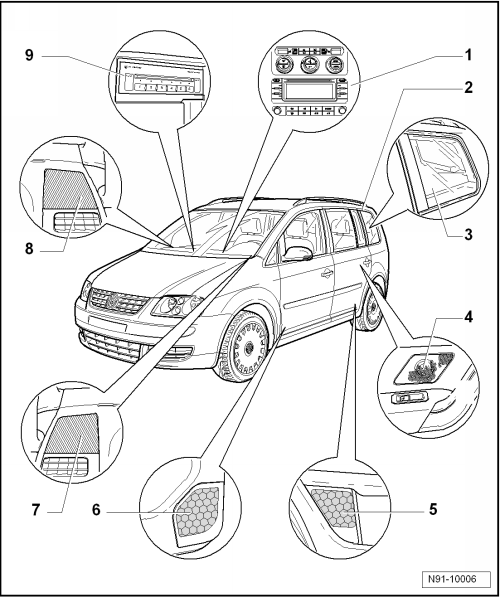

Übersicht Lautsprecheranlage

1 -	Radio -R- oder Radio-Navigationssystem

eingebaut in der Mittelkonsole

2 -	Antennenverstärker -R45-

eingebaut oberhalb der hinteren Seitenscheiben

3 -	Antenne für Radioempfang

eingebaut in den hinteren Seitenscheiben

4 -	Hochtonlautsprecher hinten links -R14- und rechts -R16-

eingebaut in Tür hinten im Bereich der Armlehne

aus- und einbauen → Kapitel

5 -	Tieftonlautsprecher hinten links -R15- und rechts -R17-

eingebaut in Tür hinten unten

aus- und einbauen → Kapitel

6 -	Tieftonlautsprecher vorne links -R21- und rechts -R23-

eingebaut in Tür vorn unten

aus- und einbauen → Kapitel

7 -	Mittel-und Hochtonlautsprecher vorne links, -R103- und -R20-

eingebaut in der Schalttafel links

aus- und einbauen → Kapitel

8 -	Mittel- und Hochtonlautsprecher vorne rechts, -R104- und -R22-

eingebaut in der Schalttafel rechts

aus- und einbauen → Kapitel

9 -	CD-Wechsler -R41-

6-fach CD-Wechsler

eingebaut unter der klappbaren Mittelarmlehne
