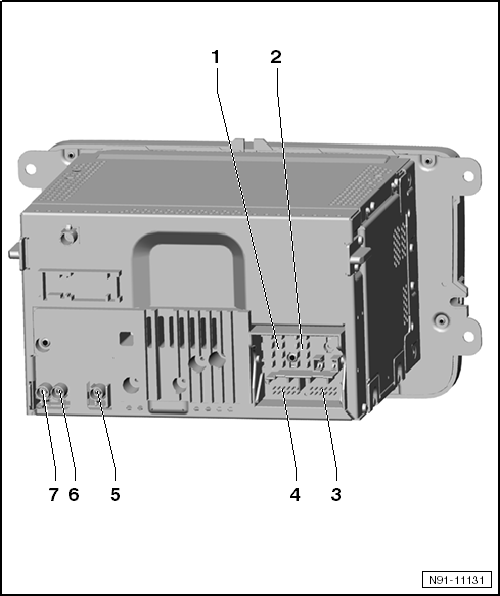

Übersicht der Steckverbindungen am Radio-Navigationssystem

1 -	Mehrfachsteckverbindung 1, 8fach

Kontaktbelegung → Kapitel

2 -	Mehrfachsteckverbindung 2, 8fach

Kontaktbelegung → Kapitel

3 -	Mehrfachsteckverbindung 3, 12fach

Kontaktbelegung → Kapitel

4 -	Mehrfachsteckverbindung 4, 12-fach

Kontaktbelegung → Kapitel

5 -	Steckverbindung 5

Antennenanschluss für Navigation

Kontaktbelegung → Kapitel

6 -	Steckverbindung 6

Antennenanschluss für Radioempfang

Kontaktbelegung → Kapitel

6 -	Steckverbindung 7

Antennenanschluss für Radioempfang

Kontaktbelegung → Kapitel

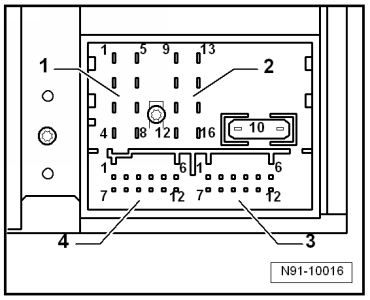

Mehrfachsteckverbindung 1, 8fach, für Lautsprecherausgänge

1 -	Lautsprecher, plus, hinten rechts

2 -	Lautsprecher, plus, vorn rechts

3 -	Lautsprecher, plus, vorn links

4 -	Lautsprecher, plus, hinten links

5 -	Lautsprecher, minus, hinten rechts

6 -	Lautsprecher, minus, vorn rechts

7 -	Lautsprecher, minus, vorn links

8 -	Lautsprecher, minus, hinten links

Mehrfachsteckverbindung 1, 8fach, für Lautsprecherausgänge

Mehrfachsteckverbindung 2, 8fach, für Spannungsversorgungsleitungen und CAN Bus

9 -	CAN-Bus High

10 -	CAN-Bus Low

11 -	Display Versorgung, plus, geschaltet

12 -	Spannungsversorgung, minus, Klemme 31

13 -	Display High Speed CAN-Bus, minus

14 -	Display High Speed CAN-Bus, plus

15 -	Spannungsversorgung, plus, Klemme 30

16 -	Steuersignal für Diebstahlsicherung, SAFE

Mehrfachsteckverbindung 2, 8fach, für Spannungsversorgungsleitungen und CAN Bus

Mehrfachsteckverbindung 3, 12fach, für Telefonsignale

1 -	Mikrofon-Eingang, minus

2 -	AUX-Out, Audio rechts, plus

3 -	AUX-Out, Audio, Masse

4 -	Mikrofon-Ausgang, minus

5 -	Telefon-Audioeingangssignal links, minus

6 -	Telefon-Audioeingangssignal rechts, minus

7 -	Mikrofon-Eingang, plus

8 -	AUX-Out, Audio links, minus

9 -	Mikrofon-Ausgang, plus

10 -	Telefon-Mute (Stummschaltung Radio)

11 -	Telefon-Audioeingangssignal links, plus

12 -	Telefon-Audioeingangssignal rechts, plus

Mehrfachsteckverbindung 3, 12fach, für Telefonsignale

Mehrfachsteckverbindung 4, 12fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

1 -	Eingang AUX-Signale, links

2 -	AUX-Signalmasse

3 -	CD-Wechsler, Audio-Signalmasse

4 -	CD-Wechsler, Spannungsversorgung, plus, Klemme 30, Kontakt-Dauerbelastbarkeit größer 1A, kurzzeitige Spitzenbelastbarkeit 5A

5 -	nicht belegt

6 -	CD-Wechsler, DATA OUT (Datenaustausch zur CD-Wechsler-Steuerung vom Radio-Navigationssystem zum CD-Wechsler)

7 -	Eingang AUX-Signale, rechts

8 -	CD-Wechsler, Audio linker Kanal, CD/L

9 -	CD-Wechsler, Audio rechter Kanal, CD/R

10 -	CD-Wechsler, Steuerleitung, geschaltetes Plus

11 -	CD-Wechsler, DATA IN (Datenaustausch zur CD-Wechsler-Steuerung vom CD-Wechsler zum Radio-Navigationssystem)

12 -	CD-Wechsler, CLOCK (internes Prüfprotokoll zur Überwachung des Datenflusses)

Mehrfachsteckverbindung 4, 12fach, für CD-Wechsler-Steuerung und CD-Audio-Eingangssignale

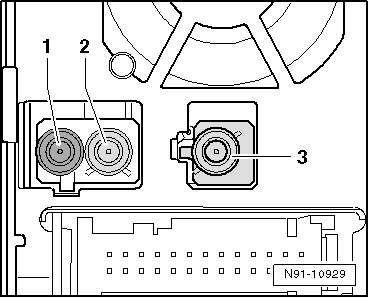

Steckverbindung 5, 6 und 7, Antennenanschlüsse

1 -	Steckverbindung Antenne Radioempfang AM und FM, Doppelfakra, keine Codierung, Impedanz 50 Ohm, Farbe Cremeweiß

2 -	Steckverbindung Antenne Radioempfang FM 2, Doppelfakra,Codierung B, Impedanz 50 Ohm, Farbe Cremeweiß

3 -	Steckverbindung Antenne Navigation (GPS), Fakra, Codierung C, Impedanz 50 Ohm, Farbe Signalblau

Steckverbindung 5, 6 und 7, Antennenanschlüsse
