Volkswagen Touran Reparaturanleitung :: Überdruckablassventil

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Bauteile des Kältemittelkreislaufes / Überdruckablassventil

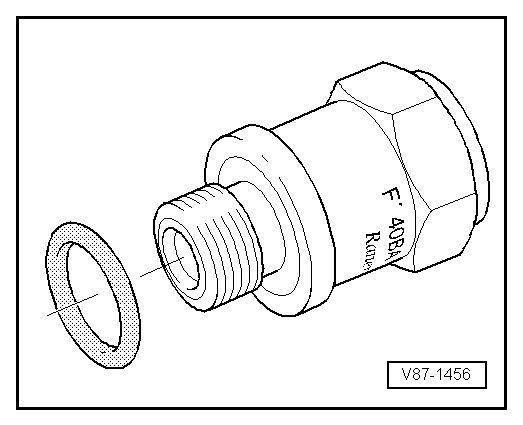

Das Überdruckablassventil ist am Klimakompressor oder Flüssigkeitsbehälter angebaut.

Bei einem Druck von ca. 38 bar öffnet das Ventil und schließt wieder, wenn der Druck nachgelassen hat (ca. 30 bar).

Das Kältemittel läuft nicht vollständig aus.

Abhängig von der Ausführung kann eine transparente Plastikscheibe angebaut sein, welche ausbricht, sobald das Ventil anspricht.
