Hinweis| Immer die Räder/Reifen-Zuordnungen zu den jeweiligen Motorisierungen beachten, die in der Übersichts-Tabelle aufgeführt sind. |
| Erklärung der Angaben auf den Scheibenrädern: | → Ratgeber Räder, Reifen - Allgemeine Informationen; Rep.-Gr.44 |
| Anzugsdrehmomente für Radschrauben: | → Fahrwerk, Achsen, Lenkung; Rep.-Gr.44 |
| Lochkreisdurchmesser: | 112 mm |
| Anzahl der Radschraubenlöcher: | 5 |
|
|

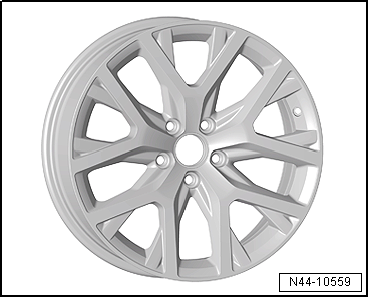

| Größe: | 8 J x 17 |
| Einpresstiefe (ET) in mm: | 37 |
| Radlast in kg: | 615 |
|
|

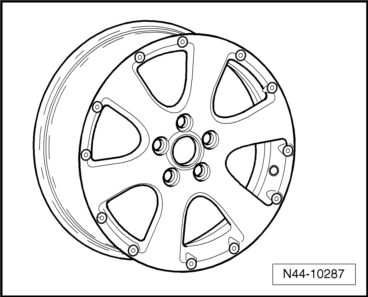

| Größe: | 8 J x 17 |
| Einpresstiefe (ET) in mm: | 37 |
| Radlast in kg: | 615 |
Maße Schriftzüge hinten 08.2010
Hinweis
Der abgebildete Schriftzug "Touran" ist nur beispielhaft.
Es werden unterschiedliche Schriftzüge angebaut.
Die Maße sind für alle Schriftzüge identisch.
1 -  ...
Anschlussplan für Kühlmittelschläuche (Fahrzeuge mit 4/2-Wege-Ventil, Golf,
Passat, Touran)
Anschlussplan Kühlmittelschläuche
1 -
Ausgleichsbehälter
2 -
Kühler
Für Abgasrückführung
Kühler für Abgasrückführu ...
