Ersetzen Sie, falls erforderlich, die Schraubenfedern der Hinterachse.

-	Demontieren Sie in diesem Fall die Hinterräder.

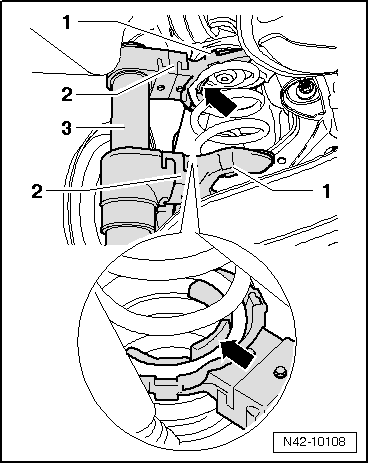

-	Setzen Sie das Federspanngerät -3- mit den Adaptern und Federhaltern an der Schraubenfeder an.

ACHTUNG!

Achten Sie auf richtigen Sitz der Schraubenfeder im Federhalter -V.A.G 1752/3a--1- (Unfallgefahr).

Berücksichtigen Sie die Hinweise der Bedienungsanleitung vom Federspanngerät.

-	Verwenden Sie für das Zusammendrehen des Federspanngeräts einen Schlüssel oder eine Umschaltknarre.

-	Spannen Sie die Schraubenfeder so weit, bis Sie diese herausnehmen können.

-	Bauen Sie die Feder aus.

1 -	Federhalter -V.A.G 1752/3a-

2 -	Adapter -V.A.G 1752/9-

3 -	Federspanngerät -V.A.G 1752/1-

Beachten Sie beim Einbau die Einbaulage!

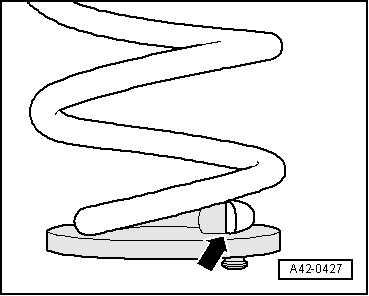

Der Federanfang -Pfeil- muss am Anschlag der Federauflage unten anliegen.

-	Bauen Sie die Feder zusammen mit der Federauflage ein.

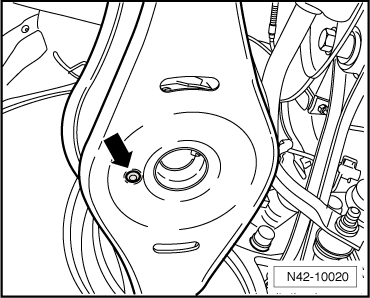

-	Die Federauflage unten hat einen Zapfen.

-	Diesen Zapfen setzen Sie in die Bohrung des Querlenkers unten -Pfeil- ein.

-	Setzen Sie dann die Federauflage oben in das obere Federende ein.

-	Entspannen Sie die Feder, dabei obere Federauflage auf die Nase der Karosserie aufsetzen.

-	Nehmen Sie das Federspanngerät heraus.

Montieren Sie die Hinterräder, das Anzugsdrehmoment beträgt 120 Nm.

7-Sitzer Umfänge einbauen

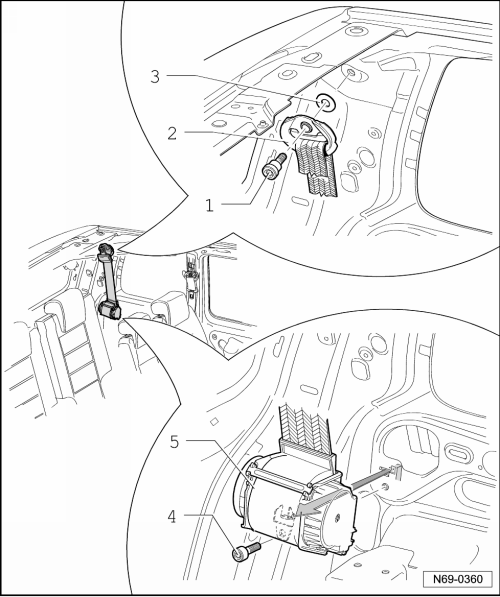

Bauen Sie die Sicherheitsgurte der 3. Sitzreihe ein:

Hinweis

Der Einbau ist für die linke Fahrzeugseite beschrieben. Der Einbau für die rechte Seite erfolgt sinngemäß.

-	Setzen Sie den Gurtaufrollautomaten -5-, der 3. Sitzreihe, -in entgegengesetzter Pfeilrichtung- in die Aufnahme der Karosserie ein und drücken Sie ihn bis zum Anschlag nach unten.

-	Drehen Sie die Schraube -4- fest.

Das Anzugsdrehmoment für die Schraube beträgt 40 Nm.

-	Bringen Sie den Gurtumlenkbeschlag -2- mit der Unterlegscheibe -3- in Einbaulage und drehen Sie die Schraube -1- fest.

Das Anzugsdrehmoment für die Schraube beträgt 40 Nm.

7-Sitzer Umfänge einbauen

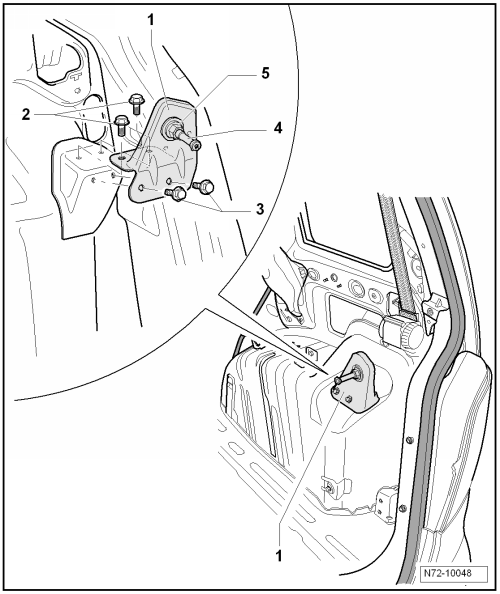

-	Montieren Sie den rechten Verriegelungshaken -1- mit den Schrauben -2- und -3 -auf der entsprechenden Aufnahme.

Das Anzugsdrehmoment für die Schrauben beträgt 20 Nm +- 2 Nm.

Hinweis

Nach dem Einbau vom Sitz kann die Lehnenneigung über den Schließbolzen -4- eingestellt werden. Das Drehmoment für die Mutter -5- beträgt 50 Nm + 10 Nm.

7-Sitzer Umfänge einbauen

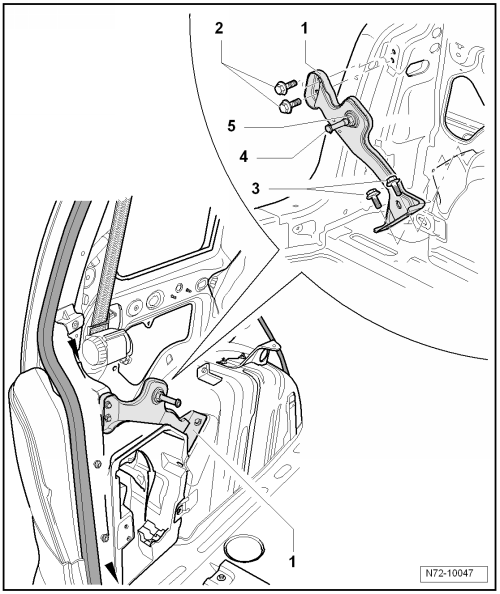

-	Verschrauben Sie den linken Verriegelungshaken -1- mit den Schrauben -2- und -3- in der Karosserie.

-	Das Anzugsdrehmoment für die Schrauben beträgt 20 Nm +- 2 Nm.

Hinweis

Nach dem Einbau vom Sitz kann die Lehnenneigung über den Schließbolzen -4- eingestellt werden. Das Drehmoment für die Mutter -5- beträgt 50 Nm + 10 Nm.

7-Sitzer Umfänge einbauen

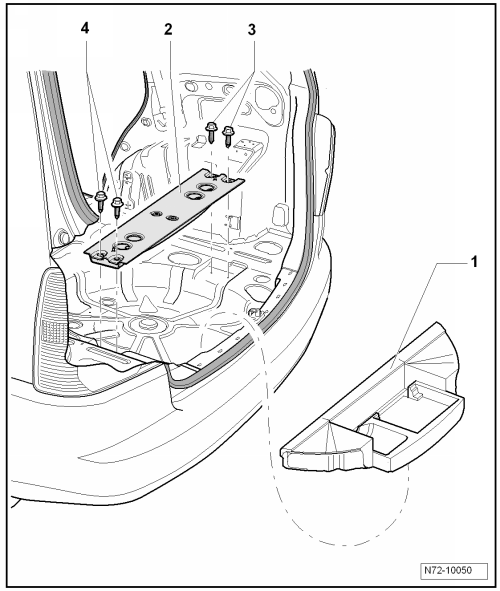

-	Legen Sie die Abstützung -1- in die Reserveradmulde.

-	Montieren Sie den Querträger -2- mit den Schrauben -3- und -4- oberhalb der Reserveradmulde.

Das Anzugsdrehmoment für die Schrauben beträgt 20 Nm.

7-Sitzer Umfänge einbauen

Bauen Sie die Kofferraumverkleidungen in das Fahrzeug ein:

Hinweis

Der Einbau ist für die rechte Fahrzeugseite beschrieben. Der Einbau für die linke Seite erfolgt sinngemäß.

-	Setzen Sie die Kofferraumverkleidung -6- in die entsprechenden Aufnahmen im Fahrzeug ein.

-	Befestigen Sie die Kofferraumverkleidung -6- mit den Schrauben -1- und -3-.

Das Anzugsdrehmoment für die Schrauben -1- und -3- beträgt 1,5 Nm.

-	Befestigen Sie die Kofferraumverkleidung -6- mit der Schraube -2-.

Das Anzugsdrehmoment für die Schraube -2- beträgt 4,5 Nm +- 0,4 Nm.

-	Verschrauben Sie die Verzurröse -5- mit den 2 Schrauben -4-.

Das Anzugsdrehmoment für die Schrauben -4- beträgt 6,0 Nm +- 0,6 Nm.

-	Verschrauben Sie die 2. Verzurröse wie beschrieben.

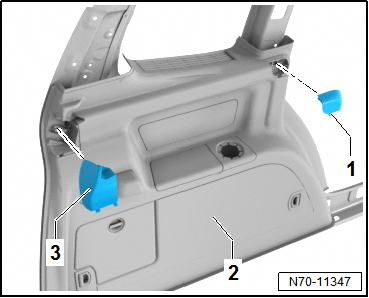

-	Setzen Sie auf beiden Seiten die Abdeckkappe der Rolloaufnahme -1- in die Kofferraumverkleidung -2- ein.

-	Setzen Sie auf beiden Seiten die Abdeckkappe für die Rolloablage -3- in die Kofferraumverkleidung -2- ein.

7-Sitzer Umfänge einbauen

Bauen Sie die D-Säulen-Verkleidungen ein:

Hinweis

Der Einbau ist für die rechte Fahrzeugseite beschrieben. Der Einbau für die linke Seite erfolgt sinngemäß.

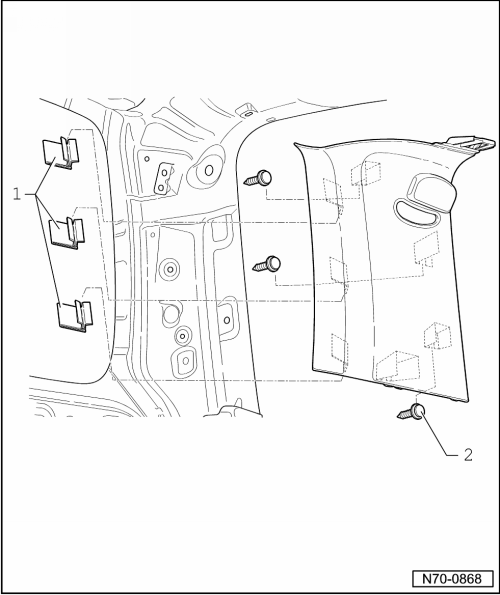

Zur besseren Übersicht sind die Halteklammern -1- und -clipse -2- in ausgebautem Zustand dargestellt.

Vor der Montage sind die Befestigungsclipse -2- auf Beschädigungen zu prüfen und ggf. zu erneuern.

-	Schieben Sie die Gurtschiebelaschen vom Sicherheitsgurt einzeln durch die Öffnung der Verkleidung.

-	Drücken Sie die D-Säulen-Verkleidung in die Aufnahmen der Karosserie, den Klammern -1- und in den Keder der Türdichtung.

Bauen Sie die folgenden Komponenten, in dieser Reihenfolge, wieder in das Fahrzeug ein:

C-Säulen-Verkleidungen

Dachabschlussleiste

Schlossträgerabdeckung, hinten

Staukasten

Bodenbelag, hinten

Abdeckungen, Einstieg und die Blenden, Sitzanschlag

Einstiegsleisten, hinten

Verkleidungen der unteren B-Säulen

Verkleidungen der oberen B-Säulen

Sicherungsstangen und Blenden, Aufnahmeteile

Hinweis

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge vom Ausbau.

7-Sitzer Umfänge einbauen

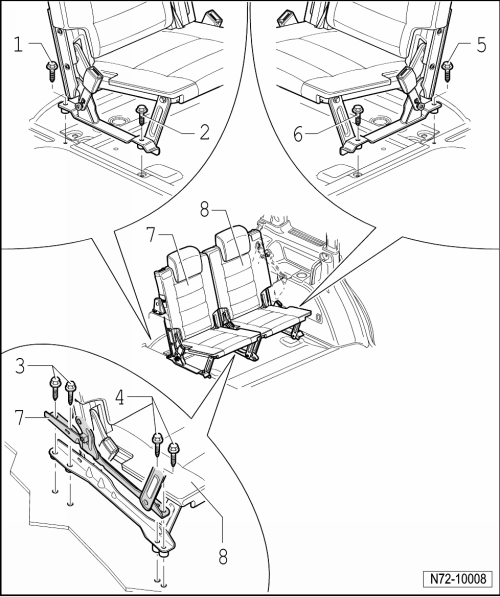

Bauen Sie die Sitze der 3. Sitzreihe ein:

-	Stellen Sie den linken Sitz -8- in das Fahrzeug.

-	Klappen Sie die Lehne zurück.

-	Drehen Sie die Schrauben -5- und -6- fest.

Das Anzugsdrehmoment für die Schrauben -5- und -6- beträgt 55 Nm +- 5,5 Nm.

-	Stellen Sie den rechten Sitz -7- in das Fahrzeug.

-	Klappen Sie die Lehne vom rechten Sitz zurück.

-	Drehen Sie jeweils die Schrauben -3- und -4- fest.

Das Anzugsdrehmoment für die Schrauben -3- und -4- beträgt 55 Nm +- 5,5 Nm.

-	Drehen Sie die Schrauben -1- und -2- fest.

Das Anzugsdrehmoment für die Schrauben -1- und -2- beträgt 55 Nm +- 5,5 Nm.

-	Bauen Sie die Sitze der 2. Sitzreihe ein.
