Volkswagen Touran Reparaturanleitung :: Deckel für Getriebegehäuse und 5./6. Gang an- und abbauen

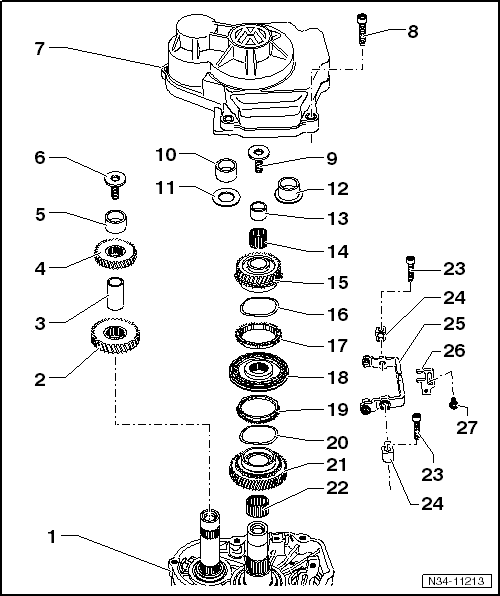

Deckel für Getriebegehäuse und 5./6. Gang an- und abbauen

1 -  Getriebegehäuse
gemeinsam, mit dem 5./6. Gang abziehen → Kapitel
In Stand setzen → Kapitel
2 -  Zahnrad 5. Gang
einzeln abziehen → Kapitel
gemeinsam, mit dem Getriebegehäuse abziehen → Kapitel
3 -  Hülse
4 -  Zahnrad 6. Gang
einzeln abziehen → Kapitel
gemeinsam, mit dem Getriebegehäuse abziehen → Kapitel
5 -  Lagerinnenring/Zylinderrollenlager
für Abtriebswelle
vor Ausbau kennzeichnen
nicht mit Lagerinnenring/Zylinderrollenlager der Antriebswelle vertauschen
ab Getriebebaudatum 21 08 6 größerer Außendurchmesser
Zuordnung → Abb.
6 -  Schraube
für Abtriebswelle
Zuordnung der Schrauben → Abb.
bis Getriebebaudatum 20 08 6: 40 Nm und 180 weiterdrehen
ab Getriebebaudatum 21 08 6: 80 Nm und 90 weiterdrehen
selbstsichernd
immer ersetzen
Die Gewindebohrungen, für die Befestigungsschrauben für Synchronkörper 5./6. Gang und Zahnrad 6. Gang sind mit einem Gewindeschneider von den Rückständen des Sicherungsmittels zu reinigen. Sonst besteht die Gefahr, dass die Schrauben abreißen
7 -  Deckel für Getriebegehäuse
mit Zylinderrollenlager für An- und Abtriebswelle
Zylinderrollenlager für An- und Abtriebswelle ab Getriebebaudatum 21 08 6 größerer Außendurchmesser → Abb.
In Stand setzen → Kapitel
8 -  Schrauben, 18 Nm
5 Stück
für Deckel an Getriebegehäuse
9 -  Schraube
für Antriebswelle
Zuordnung der Schrauben → Abb.
bis Getriebebaudatum 20 08 6: 40 Nm und 180 weiterdrehen
ab Getriebebaudatum 21 08 6: 80 Nm und 90 weiterdrehen
selbstsichernd
immer ersetzen
Die Gewindebohrungen, für die Befestigungsschrauben für Synchronkörper 5./6. Gang und Zahnrad 6. Gang sind mit einem Gewindeschneider von den Rückständen des Sicherungsmittels zu reinigen. Sonst besteht die Gefahr, dass die Schrauben abreißen
10 -  Lagerinnenring/Zylinderrollenlager
für Antriebswelle
vor Ausbau kennzeichnen
nicht mit Lagerinnenring/Zylinderrollenlager der Abtriebswelle vertauschen
ab Getriebebaudatum 21 08 6 mit der Anlaufscheibe zu einem Teil vereint → Pos.
Zuordnung Lagerinnenring/Zylinderrollenlager → Abb.
11 -  Anlaufscheibe
bis Getriebebaudatum 20 08 6
12 -  Lagerinnenring/Zylinderrollenlager mit Anlaufscheibe
für Antriebswelle
ab Getriebebaudatum 21 08 6
Zuordnung Lagerinnenring/Zylinderrollenlager → Abb.
13 -  Hülse
für Nadellager 6. Gang
gemeinsam, mit dem Nadellager ersetzen
ab Getriebebaudatum 21 08 6 größerer Durchmesser
Bauteile über → Elektronischen Teilekatalog (ETKA) zuordnen
14 -  Nadellager
für 6. Gang
gemeinsam, mit der Hülse ersetzen
ab Getriebebaudatum 21 08 6 größerer Durchmesser
Bauteile über → Elektronischen Teilekatalog (ETKA) zuordnen
15 -  Schaltrad 6. Gang
ab Getriebebaudatum 21 08 6 der Hülse und dem Nadellager angepasst
Bauteile über → Elektronischen Teilekatalog (ETKA) zuordnen
16 -  Wellfederring
ab Getriebebaudatum 26 05 8
Dann nur Federn für die Sperrstücke einbauen, bei denen die Enden nicht gekröpft sind. (Wie in → Abb. - Pos. 1- dargestellt)
über den → Elektronischen Ersatzteilkatalog "ETKA" zuordnen.
17 -  Synchronring 6. Gang
18 -  Schiebemuffe mit Synchronkörper für 5. und 6. Gang
einzeln abziehen → Kapitel
gemeinsam, mit dem Getriebegehäuse abziehen → Kapitel
zerlegen und zusammenbauen → Abb. und → Abb.
Schiebemuffe ab Getriebebaudatum 12 06 6 geändert → Abb.
einstellen, bis Getriebebaudatum 11 06 6 → Abb.
einstellen, ab Getriebebaudatum 12 06 6 → Abb.
Einbau gekröpfter Federn für die Sperrstücke → Abb.
19 -  Synchronring 5. Gang
wird beim Abbau von der Antriebswelle beschädigt
immer ersetzen
20 -  Wellfederring
ab Getriebebaudatum 26 05 8
Dann nur Federn für die Sperrstücke einbauen, bei denen die Enden nicht gekröpft sind. (Wie in → Abb. - Pos. 1- dargestellt)
über den → Elektronischen Ersatzteilkatalog "ETKA" zuordnen.
21 -  Schaltrad 5. Gang
22 -  Nadellager
für 5. Gang
23 -  Zylinderschraube, 25 Nm
für Lagerzapfen an Getriebegehäuse
24 -  Lagerzapfen
25 -  Schaltgabel 5./6. Gang
26 -  Schaltmaul 5./6. Gang
27 -  Schraube, 25 Nm

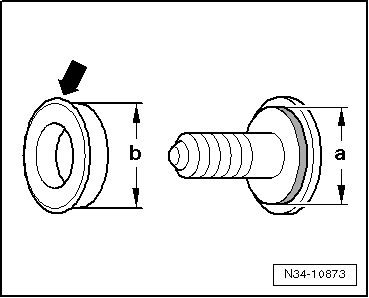

Zuordnung der Befestigungsschrauben und Lagerinnenringe/Zylinderrollenlager für Antriebswelle
  Deckel für Getriebegehäuse und 5./6. Gang an- und abbauen
Getriebebaudatum Maß "a" mm Maß "b" mm
bis 20 08 6 21 31
ab 21 08 6 23,4 37
Zusätzlich: Lagerinnenring und Anlaufscheibe zu einem Bauteil vereinigt -Pfeil-

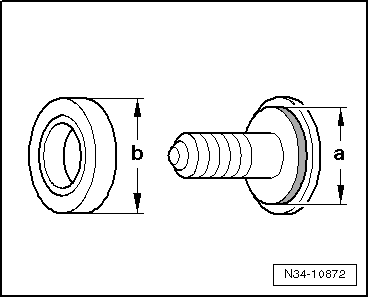

Zuordnung der Befestigungsschrauben und Lagerinnenringe/Zylinderrollenlager für Abtriebswelle
  Deckel für Getriebegehäuse und 5./6. Gang an- und abbauen
Getriebebaudatum Maß "a" mm Maß "b" mm
bis 20 08 6 21 31
ab 21 08 6 23,4 37
