Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung (Standheizung), Motorkennbuchstabe: AZV, BKD

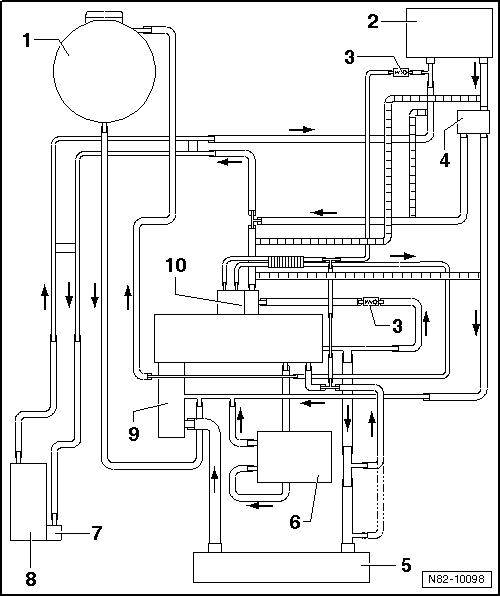

1 -	Ausgleichsbehälter

2 -	Wärmetauscher für Heizung

3 -	Rückschlagventil

4 -	Absperrventil für Kühlmittel der Heizung -N279-

Hinweis

Das Absperrventil für Kühlmittel der Heizung -N279- ist nur bei Fahrzeugen mit Standheizfunktion verbaut.

Funktion: Es schaltet bei Standheizbetrieb in den kleinen Kühlmittelkreislauf um. Ist das Absperrventil für Kühlmittel der Heizung -N279- stromlos, ist der große Kühlmittelkreislauf geöffnet.

Am Motor befestigt

aus- und einbauen → Kapitel

5 -

Kühler

6 -	Motorölkühler

7 -	Umwälzpumpe -V55-

aus- und einbauen → Kapitel

8 -	Zusatzheizung Thermo Top V

aus- und einbauen → Kapitel

9 -	Kühlmittelpumpe

10 -	Abgasrückführung (wassergekühlt)
