Volkswagen Touran Reparaturanleitung :: Zusatzheizung Thermo Top V zerlegen und zusammenbauen

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Zusatzheizung Thermo Top V aus- und einbauen / Stand-/Zusatzheizung zerlegen und zusammenbauen / Zusatzheizung Thermo Top V zerlegen und zusammenbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1410- (4-20 Nm)

Zusatzheizung Thermo Top V zerlegen und zusammenbauen

Schlauchklemmen bis Ø 25 mm -3094-

-	Bauen Sie die Zusatzheizung Thermo Top V aus → Kapitel

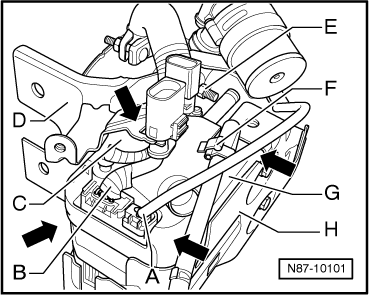

-	Befestigungsschelle -E- lösen und den Schalldämpfer mit Halter -D- ausbauen → Kapitel.

-	Halter -H- ausbauen → Kapitel.

-	Ziehen Sie die Stecker -A-; -B- und -C- ab.

ACHTUNG!

Es besteht Gefahr durch austretenden Kraftstoff.

Kraftstoffsystem steht unter Druck.

Vor dem Öffnen des Systems Putzlappen um die Verbindungsstelle legen. Dann durch vorsichtiges Lösen der Verbindungsstelle Druck abbauen.

-	Klemmschelle öffnen und Kraftstoffleitung -F- vom Stutzen ziehen. Klemmschelle durch Schraubschelle ersetzen.

-	Kraftstoffleitungen mit geeigneten Stopfen verschließen.

-	Deckel -G- ausclipsen -Pfeile-
