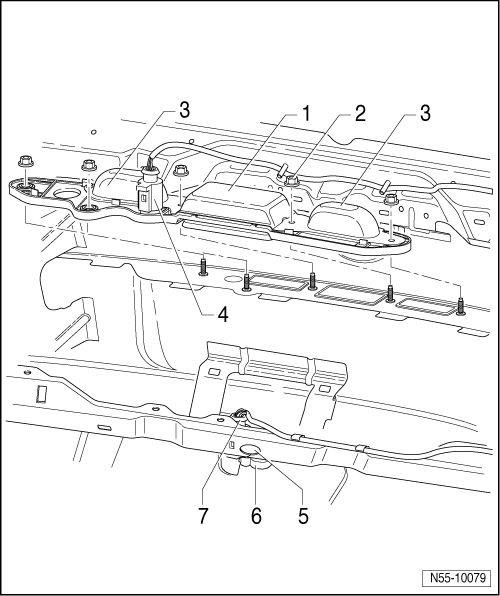

Ver- und Entriegelungsbauteile Heckklappe Montageübersicht

1 -	Griffleiste mit Taster für Entriegelung in Heckklappengriff -E234-

ausbauen → Kapitel

2 -	Sechskantmutter

5 Stück

8 Nm

3 -	Kennzeichenleuchten

2 Stück

Kennzeichenleuchten sind Bestandteil der Griffleiste

4 -	Steckverbindung für Grifftaster

5 -	Öffnung für Notentriegelung

Die Notentriegelung erreichen Sie bei ausgebautem Warndreieck durch die Öffnung in der Heckklappenverkleidung.

6 -	Klappenschloss

aus- und einbauen → Kapitel

7 -	Steckverbindung für Klappenschloss

Griffleiste ausbauen > 08.2010

Griffleiste ausbauen > 08.2010

-	Verkleidung Heckklappe ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.

-	Steckverbindung -4- von der Griffleiste -1- trennen.

-	Sechskantmuttern -2- herunterdrehen.

-	Danach können Sie die Griffleiste -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Anzugsdrehmomente: Sechskantmutter -2- 8 Nm.

Bevor die Heckklappe geschlossen wird, ist eine Funktionsprüfung der Entriegelungsbauteile durchzuführen.
