Volkswagen Touran Betriebsanleitung :: Unterschiedliche Befestigungssysteme

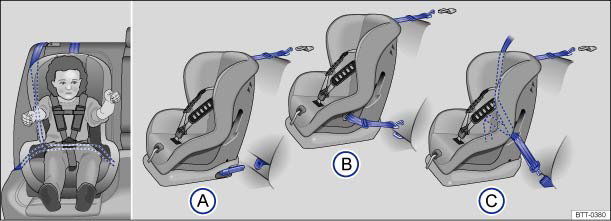

Abb. 71

Auf den Rücksitzen:
Abbildungen Ⓐ und Ⓑ zeigen die prinzipielle Befestigung des Kinderrückhaltesystems an den unteren Halteösen und mit oberem Befestigungsgurt. Abbildung Ⓒ zeigt die Befestigung des Kinderrückhaltesystems mit dem Sicherheitsgurt des Fahrzeugs.

Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise

Einleitung
zum Thema

Kindersitze immer gemäß der Einbauanleitung des Kindersitzherstellers richtig und sicher im Fahrzeug befestigen.

Der eingebaute Kindersitz muss dicht am Fahrzeugsitz anliegen und darf sich nicht mehr als 2,5 cm bewegen oder kippen lassen.

Kindersitze, die für die Befestigung mit einem Befestigungsgurt Top Tether vorgesehen sind, müssen auch mit dem Befestigungsgurt Top Tether im Fahrzeug befestigt werden ⇒ Kindersitz mit Befestigungsgurt Top Tether befestigen . Befestigungsgurt nur an den dafür vorgesehenen Verzurrösen befestigen. Nicht alle Verzurrösen können für Top Tether verwendet werden. Befestigungsgurt Top Tether immer so fest anziehen, dass der Kindersitz fest und dicht mit dem jeweiligen Sitzplatz verbunden ist.

Länderspezifische Befestigungssysteme

Varianten der Befestigungen⇒ Abb. 71 :

  1. ISOFIX-Halteösen und oberer
    Befestigungsgurt, unter anderem in Europa⇒ Kindersitz mit unteren Verankerungspunkten befestigen (ISOFIX, LATCH)  und ⇒ Kindersitz mit Befestigungsgurt Top Tether befestigen .
  2. LATCH / UCRA Universal-Haltebügel
    und oberer Befestigungsgurt, unter anderem in Nordamerika⇒ Kindersitz mit unteren Verankerungspunkten befestigen (ISOFIX, LATCH) .
  3. Dreipunkt-Automatiksicherheitsgurt
    und oberer Befestigungsgurt ⇒ Kindersitz mit Sicherheitsgurt befestigen .

Die Systeme beinhalten die Befestigung des Kinderrückhaltesystems mit einem oberen Befestigungsgurt (Top Tether) und den unteren Verankerungspunkten im Sitz.
