Volkswagen Touran Reparaturanleitung :: Tieftonhorn -H7- mit Stand-/Zuheizer aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - innen, Diebstahlshutz / Signalhorn / Tieftonhorn -H7- mit Stand-/Zuheizer aus- und einbauen

Hinweis

Das Hochtonhorn -H2- und das Tieftonhorn -H7- werden vom Bordnetzsteuergerät -J519- parallel angesteuert.

Das Hochtonhorn -H2- ist links und das Tieftonhorn -H7- rechts neben dem Kühler verbaut.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten.

-	Radhausschale rechts vorn ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66.

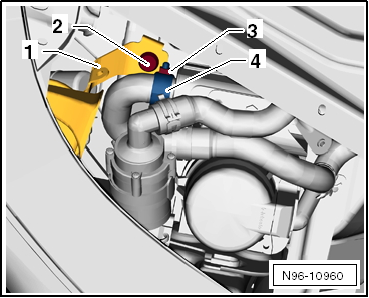

-	Mutter -3- lösen und die Schelle -4- verdrehen. Schraube -2- herausdrehen und den Halter mit dem Signalhorn -1- unter Berücksichtigung der Leitungslänge aus dem Fahrzeug nach unten herausnehmen.

-	Steckverbindung trennen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Hinweis

Ausstattungsabhängig kann die Anbauposition des Tieftonhorns etwas variieren.

Signalhörner beim Einbau immer so positionieren, dass sie nicht an umliegenden Bauteilen anliegen!

Tieftonhorn -H7- mit Stand-/Zuheizer aus- und einbauen

Hochtonhorn -H2- und Tieftonhorn -H7- prüfen

Die Signalhörner Hochtonhorn -H2- und Tieftonhorn -H7- können über die Stellglieddiagnose vom Bordnetzsteuergerät -J519- geprüft werden.
