Hinweis

In den Taster für Innenverriegelung Fahrerseite -E308- ist die Beleuchtung für Taster -L76- integriert, welche nicht einzeln zu ersetzen ist.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten.

-	Türverkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70.

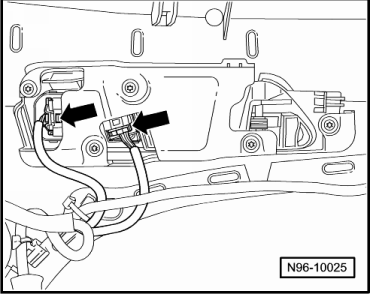

-	Steckverbindungen -Pfeile- trennen.

Taster für Innenverriegelung Fahrerseite -E308- aus- und einbauen

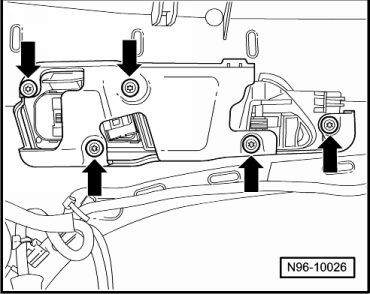

-	Befestigungsschrauben -Pfeile- herausschrauben und die Abdeckung abnehmen.

-	Blende des Türöffners mit den Schaltern aus der Türverkleidung herausnehmen.

-	Einbaurahmen der Schalter aus der Blende ausclipsen.

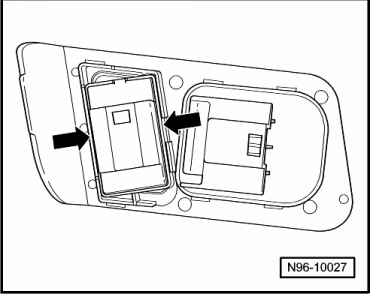

-	Rastnasen -Pfeile- entriegeln und den Taster für Innenverriegelung Fahrerseite -E308- aus dem Einbaurahmen herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
