Hinweis
|
Ausbauen

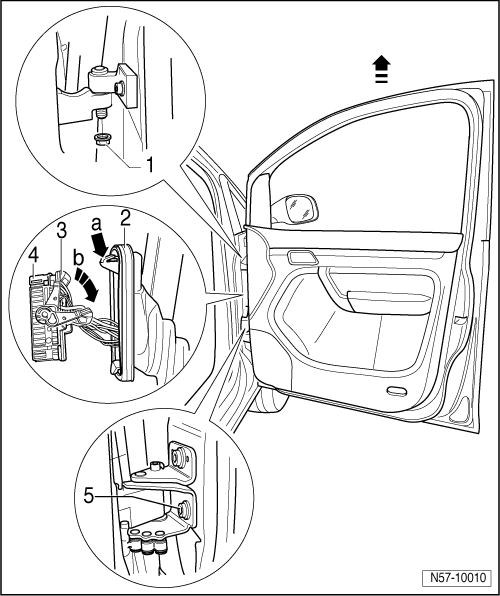

| - | Faltenbalg -2- durch Druck auf die Verrastung -Pfeil a- entriegeln und von der Säule A abziehen. |
| - | Den Verriegelungshebel -3- nach unten schwenken -Pfeil b- und die elektrischen Steckverbindung -4- von der Kupplungsstation trennen. |
| - | Mutter -1- vom Scharnierbolzen herunterdrehen. |
| - | Untere Schraube -5- mit dem Spezialwerkzeug Schlüssel für Türeinstellung -3320- und dem Biteinsatz -3320/3- aus dem Scharnier herausdrehen. |
| - | Tür nach oben -Pfeilrichtung- aus den Scharnieren herausheben. |
|
Übersicht Bedienungs- und Anzeigeeinheit, Climatronic ab KW 22/2007 bis
KW 44/2010
1 -
Anzeige der gewählten Innenraumtemperatur, links
2 -
Einsteller für beheizbaren Fahrersitz -E94-
3 -
Drucktaste für Umluftbetrieb bzw. für automatischen Umluftb ...
Montageübersicht - Keilrippenriementrieb mit Spannrolle und Klimakompressor
1 -
Keilrippenriemen
auf Verschleiß prüfen
vor dem Ausbauen Laufrichtung mit Kreide oder Filzstift kennzeichnen
aus- und einbauen: Fahrzeuge mit Klimakompressor und Spannrolle
...
