Glasdeckel

Hinweis

Bei Stromausfall kann der Glasdeckel vorn am Schiebedachmotor mit einem handelsüblichen Sechskantschlüssel manuell verfahren werden.

Der Glasdeckel vorn darf manuell nur so weit verfahren werden, bis seine Vorderkante bündig mit der Vorderkante Glasdeckel hinten steht. Verfährt man den Glasdeckel weiter nach hinten, können die Seilzüge der Mechanik aushängen.

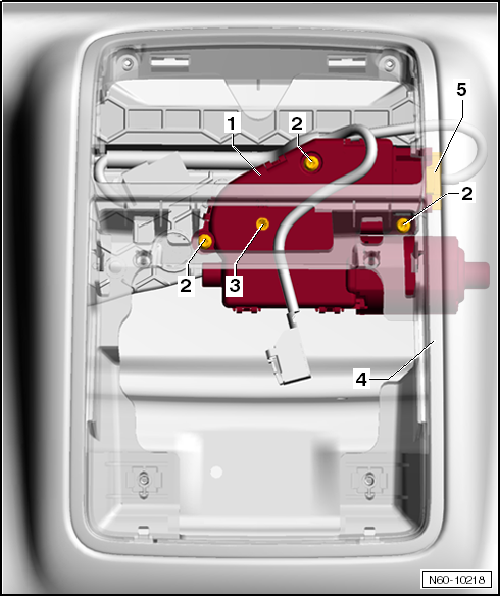

Glasdeckel

-	Leuchten- und Bedieneinheit vorn ausbauen → Elektrische Anlage; Rep.-Gr.96.

-	Mit einem handelsüblichen Sechskantschlüssel die Schraube -3- drehen.

Beim Drehen von Hand ist ein erhöhter Kraftaufwand erforderlich, da der Motor nicht vom Antrieb entkoppelt ist.

Sonnenschutzrollo

Hinweis

Bei Stromausfall kann das Sonnenschutzrollo am Motor für Sonnenschutzrollo mit einem handelsüblichen Sechskantschlüssel manuell bewegt werden.

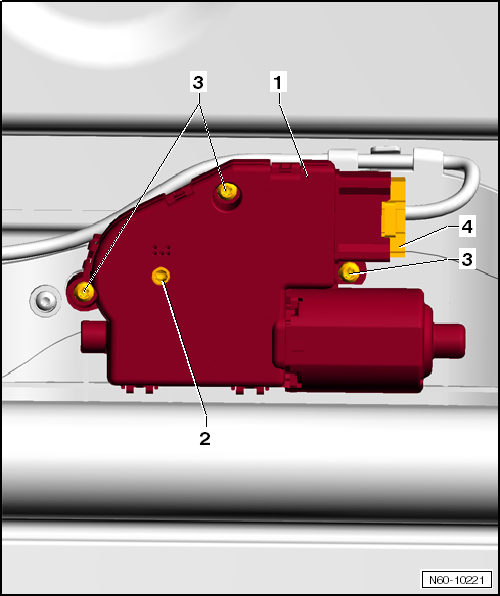

Sonnenschutzrollo

-	Formhimmel ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.

-	Mit einem handelsüblichen Sechskantschlüssel die Schraube -2- drehen.

Beim Drehen von Hand ist ein erhöhter Kraftaufwand erforderlich, da der Motor nicht vom Antrieb entkoppelt ist.
