Volkswagen Touran Reparaturanleitung :: Stellmotor der Temperaturklappe rechts -V159- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Stellmotoren / Stellmotor der Temperaturklappe rechts -V159- aus- und einbauen

Ausbauen

-	Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

-	Fußraumausströmer rechts ausbauen → Kapitel.

-	Steckverbindung am Stellmotor der Temperaturklappe rechts -V159- trennen.

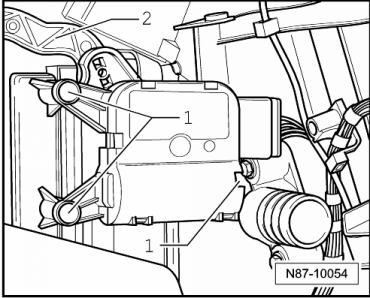

-	Befestigungsschrauben -1- (1,2 +- 0,4 Nm) herausdrehen und Stellmotor der Temperaturklappe rechts -V159- abnehmen.

-	Strebe -2- aus Stellmotor der Temperaturklappe rechts -V159- aushaken.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Nach dem Einbau des Stellmotors der Temperaturklappe rechts -V159- ist die Funktion der Temperaturklappe zu prüfen.

Mit dem Fahrzeugdiagnosetester die Funktion "Grundeinstellung" einleiten.

Stellmotor der Temperaturklappe rechts -V159- aus- und einbauen
