Volkswagen Touran Reparaturanleitung :: Stellmotor der Defrostklappe -V107- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Stellmotoren / Stellmotor der Defrostklappe -V107- aus- und einbauen

Ausbauen

Schalttafel ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70.
Fußraumausströmer links ausbauen → Kapitel.

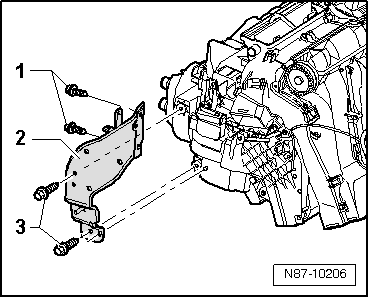

Leitungsstrang am Halter -2- ausclipsen.
Schrauben -1- und -3- (9 +- 1,3 Nm) herausdrehen.
  Stellmotor der Defrostklappe -V107- aus- und einbauen
Halter -2- ausbauen.

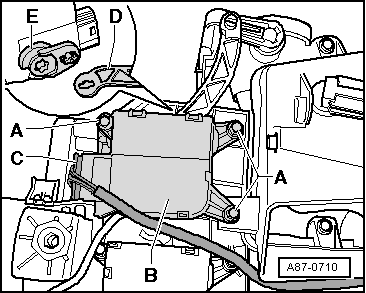

Stecker -C- zum Stellmotor (Vertauschungsgefahr mit den anderen baugleichen Steckern) kennzeichnen.
Steckverbindung -C- am Stellmotor der Defrostklappe -V107- trennen.
Befestigungsschrauben -A- (1,2 +- 0,4 Nm) herausdrehen und Stellmotor der Defrostklappe -V107--B- abnehmen.
Hebel -E- des Stellmotors aus der Verbindungsstange -D- lösen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
  Hinweis

Nach dem Einbau ist die Funktion der Defrostklappe zu prüfen.
Mit dem Fahrzeugdiagnosetester die Funktion "Grundeinstellung" einleiten.
