Volkswagen Touran Reparaturanleitung :: Stelleinheit für Temperaturklappe aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Heizung / Stellmotoren / Stelleinheit für Temperaturklappe aus- und einbauen

Ausbauen

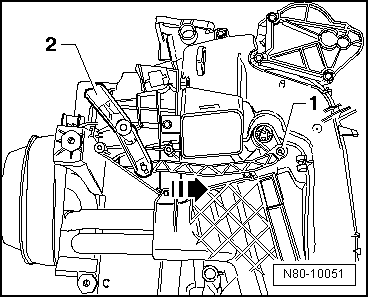

Zug an der Stelleinheit für Temperaturklappe -2- ausclipsen.
Verrastung -1- lösen und Stelleinheit für Temperaturklappe in -Pfeilrichtung- bis zum Anschlag drücken.
Stelleinheit für Temperaturklappe abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
  Hinweis

Nach dem Einbau ist die Funktion der Temperaturklappe zu prüfen. Der Temperaturknopf an der Heiz- und Frischluftregulierung muss leichtgängig und ruckfrei sich von Stellung "kalt" in Stellung "warm" verstellen lassen.
