Volkswagen Touran Reparaturanleitung :: Steckverbindungen an der Bedienungs- und Anzeigeeinheit

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Bedienungs- und Anzeigeeinheit / Steckverbindungen an der Bedienungs- und Anzeigeeinheit

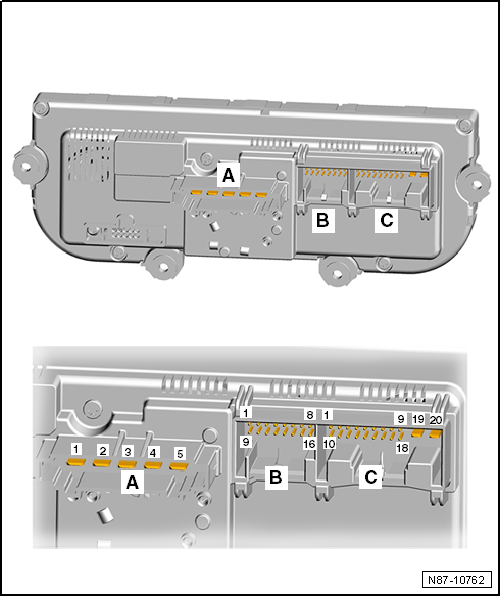

Steckverbindungen an der Bedienungs- und Anzeigeeinheit, Climatic

20-polige Steckverbindung, T20c
Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
16-polige Steckverbindung, T16e
Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
5-polige Steckverbindung T5
Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

Steckverbindungen an der Bedienungs- und Anzeigeeinheit, elektrisch-manuelle Klimaanlage

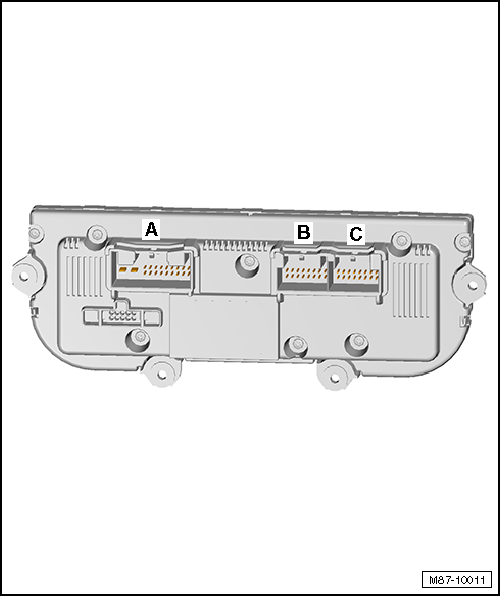

Steckverbindungen an der Bedienungs- und Anzeigeeinheit, elektrisch-manuelle Klimaanlage

A -  Steckverbindung 20-polig
Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
B -  Steckverbindung 16-polig
Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
C -  Steckverbindung 16-polig
Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

Steckverbindungen an der Bedienungs- und Anzeigeeinheit, Climatronic

Steckverbindungen an der Bedienungs- und Anzeigeeinheit, Climatronic

A -  Steckverbindung 20-polig
Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
B -  Steckverbindung 16-polig
Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
C -  Steckverbindung 16-polig
Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
