Spurstange aus- und einbauen

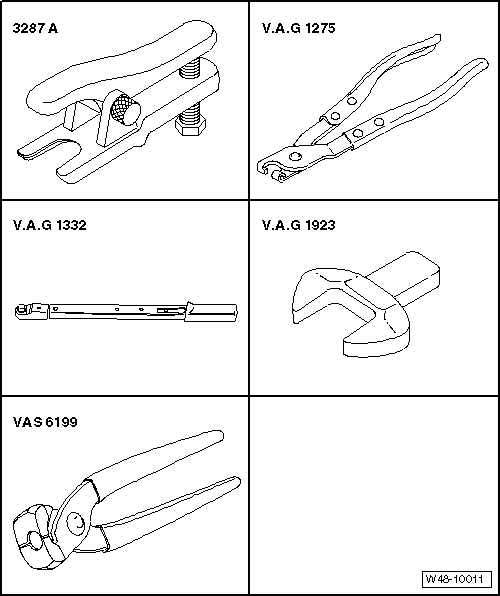

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Kugelgelenkabzieher -3287 A-
Schlauchbinderzange -V.A.G 1275-
Drehmomentschlüssel -V.A.G 1332-
Maulschlüsseleinsatz SW 38 -V.A.G 1923-
Klemmzange für Lenkgetriebe Phaeton -VAS 6199-


Spurstange ausbauen
-  Lenkrad in Geradeausfahrt drehen.
-  Lenkgetriebe außen im Bereich des Faltenbalges reinigen.

Mutter -3- lösen, dabei am Spurstangenkopf -2- gegenhalten.
-  Rad vorn abbauen.
-  Mutter von Spurstangenkopf lösen, aber noch nicht abschrauben.
Mutter zum Schutz des Gewindes einige Umdrehungen auf dem Zapfen lassen.
  Spurstange aus- und einbauen

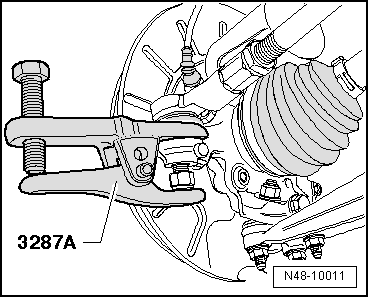

-  Spurstangenkopf von Radlagergehäuse mit Kugelgelenkabzieher -3287 A- abdrücken, und Mutter jetzt abschrauben.
-  Federbandschelle (Pos. -1- in Abb. N44-10005 → Anker) mit Schlauchbinderzange -V.A.G 1275- von Faltenbalg lösen und auf die Spurstange schieben.
-  Klemmschelle abbauen und Faltenbalg vom Lenkgetriebegehäuse abziehen.
  Spurstange aus- und einbauen

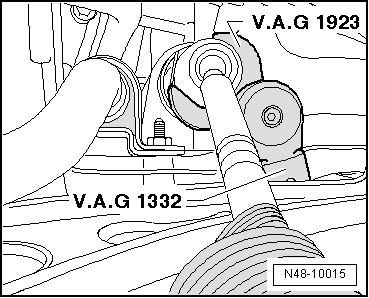

-  Schrauben Sie die Spurstange mit dem Maulschlüsseleinsatz SW 38 -V.A.G 1923- von der Zahnstange ab.
  Hinweis

Ist Korrosion, eine Beschädigung, eine Abnutzung oder sind Ansätze von Verschmutzung auf der Zahnstange zu sehen muss das Lenkgetriebe komplett ersetzt werden.
Ist kein Schmierfilm auf der Zahnstange sichtbar, muss das Lenkgetriebe ebenfalls komplett ersetzt werden.
Spurstange einbauen

Vorsicht!
Die Zahnstange darf nicht gefettet werden.
-  Lenkrad in Geradeausfahrt drehen.
-  Neue Schellen und Faltenbalg auf die Spurstange auffädeln.
  Spurstange aus- und einbauen

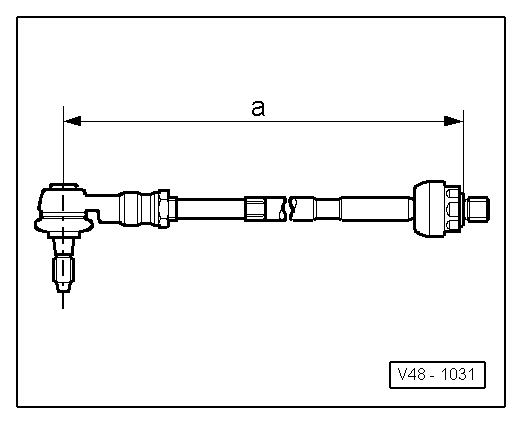

-  Drehen Sie die Spurstange soweit in den Spurstangenkopf bis das Maß -a- erreicht ist.
Maß -a- = 371 +- 1 mm
-  Spurstange in die Zahnstange drehen und festziehen.
-  Dichtstelle Faltenbalg zur Spurstange mit Fett -G 052 168 A1- (aus Reparatursatz Fett der Fa. Fuchs Renolit JP1619) leicht fetten.
  Spurstange aus- und einbauen

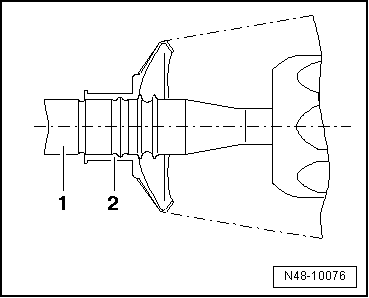

-  Faltenbalg -2- auf die Spurstange -1- schieben, dabei die richtige Position beachten.
-  Federbandschelle auf Faltenbalg mit Schlauchbinderzange -V.A.G 1275- befestigen.
-  Dichtstelle Faltenbalg zum Lenkgetriebegehäuse mit Fett -G 052 168 A1- (aus Reparatursatz Fett der Fa. Fuchs Renolit JP1619) leicht fetten.
-  Schieben Sie den Faltenbalg bis zum Anschlag auf das Lenkgetriebegehäuse.
  Spurstange aus- und einbauen

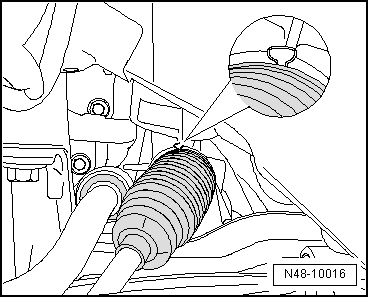

-  Neue Klemmschelle mit Klemmzange für Lenkgetriebe Phaeton -VAS 6199- soweit wie in der Abbildung gezeigt klemmen.
Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
-  Rad anbauen und festziehen → Kapitel.
Nach dem Einbau muss das Fahrzeug vermessen werden.
-  Fahrzeug vermessen → Kapitel.
-  Führen Sie die Grundeinstellung für den Lenkwinkelgeber -G85- durch → Fahrzeugdiagnosetester →  , "Geführte Fehlersuche".
-  Führen Sie anschließend die Grundeinstellung der Lenkung durch → Fahrzeugdiagnosetester → , "Geführte Fehlersuche".
  Spurstange aus- und einbauen
Anzugsdrehmomente
Bauteil Anzugsdrehmoment
Spurstangenkopf an Spurstange 70 Nm
Spurstangenkopf an Radlagergehäuse
Neue Mutter verwenden
20 Nm + 90
Spurstange an Zahnstange/Lenkgetriebe 100 Nm
