Volkswagen Touran Reparaturanleitung :: Sonnenschutzrollo - Montageübersicht
Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Schiebedach / Panorama-Schiebe- Ausstelldach (Arvin Meritor) / Sonnenschutzrollo - Montageübersicht

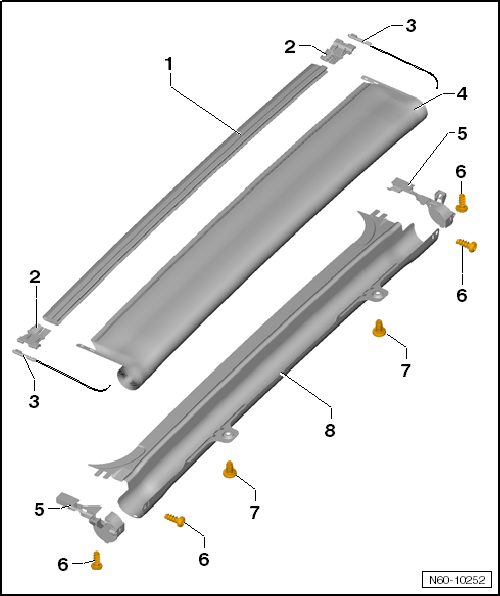

| 1 - | Spriegel |
| 2 - | Gleiter |
| links und rechts |
| 3 - | Seilzug |
| links und rechts |
| 4 - | Sonnenschutzrollo |
| 5 - | Führungsprofil |
| links und rechts |
| 6 - | Schraube |
| 2 Stück je Seite |
| 2 Nm |
| 7 - | Schraube |
| 2 Stück |
| 2 Nm |
| 8 - | Abdeckung |
