Volkswagen Touran Reparaturanleitung :: Sonnenblende aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Ablagen, Abdeckungen und Blenden / Sonnenblende aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

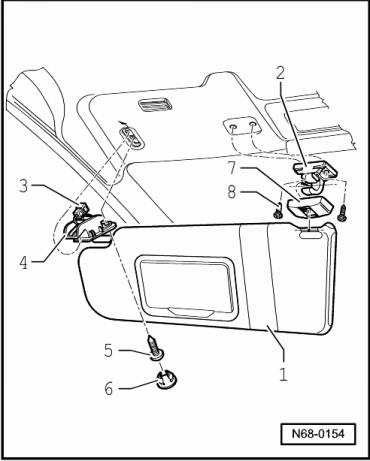

Ausbauen, 2003►

-	Schalten Sie die Zündung aus.

-	Lösen Sie die Sonnenblende -1- aus dem Aufnahmelager -2-.

-	Hebeln Sie die Abdeckkappe -6- heraus.

-	Drehen Sie die Schraube -5- heraus (2 Nm).

-	Ziehen Sie das Sonnenblendenlager -4- aus der Aufnahme heraus und trennen Sie die Steckverbindung -3-.

-	Hebeln Sie die Abdeckkappe -7- heraus.

-	Drehen Sie die zwei Schrauben -8- heraus (2 Nm) und entfernen Sie das Aufnahmelager -2-.

Einbauen, 2003

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

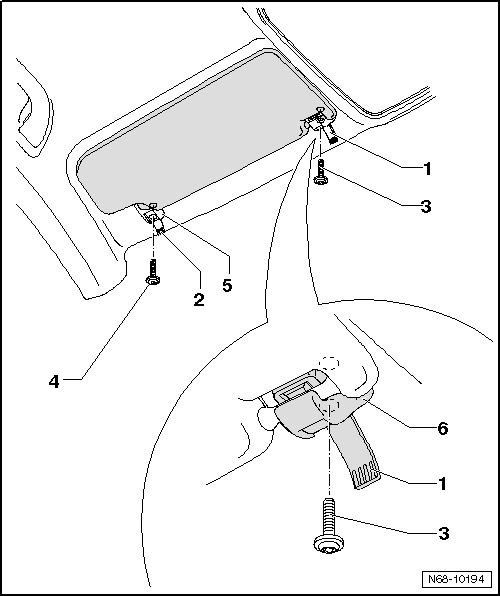

Ausbauen, 2011

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Hinweis

Soll ausschließlich die Sonnenblende ausgebaut werden, brauchen die Schraube -3- und das Sonnenblendenlager -6- nicht ausgebaut werden.

-	Öffnen Sie mit einem kleinen Schraubendreher die Abdeckkappen -1- und -2-.

-	Drehen Sie die Schrauben -3- und -4- heraus (2 Nm).

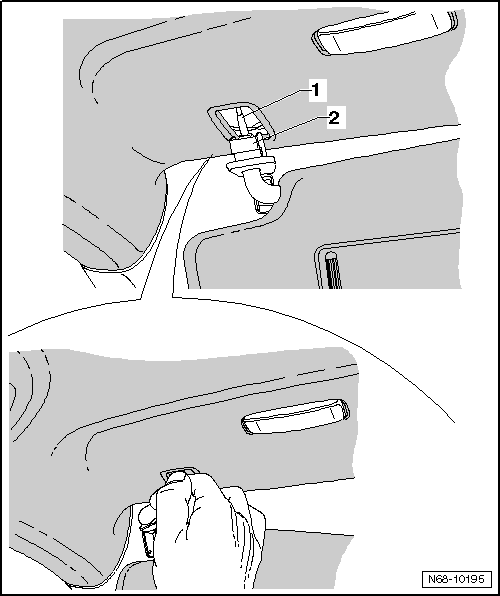

Ausbauen, 2011

-	Ziehen Sie das Sonnenblendenlager -1- vorsichtig aus der Aufnahme heraus.

Vorsicht!

Halten Sie die Sonnenblende fest. Das Hängenlassen der Sonnenblende, am Leitungsstrang, ist nicht zulässig!

-	Greifen Sie, im Bereich der Öffnung vom Formhimmel, mit dem Daumen und dem Zeigefinger, wie abgebildet, nach dem Leitungsstrang -1- der Sonnenblende.

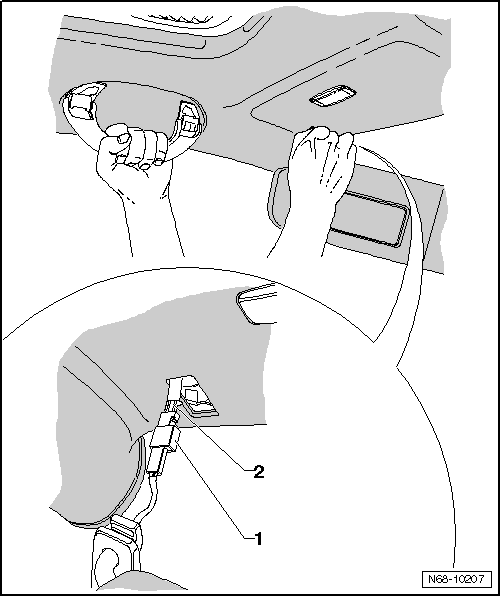

Ausbauen, 2011

Vorsicht!

Beim folgenden Herausziehen der Steckverbindung aus der Halteklammer besteht die Gefahr, dass der Leitungsstrang beschädigt wird! Dies ist der Fall, wenn sich die Steckverbindung ruckartig aus der Halteklammer löst. Ziehen Sie aus diesem Grund äußerst vorsichtig, mit einer Hand, am Leitungsstrang, stützen Sie die Hand hierbei über den Handballen am Fahrzeug ab. Die Zugkraft am Leitungsstrang lässt sich so besser dosieren und ein ruckartiges Lösen der Steckverbindung wird vermieden.

-	Halten Sie sich mit einer Hand am Dachhaltegriff fest, ziehen Sie anschließend leicht am Leitungsstrang, in Richtung Frontscheibe, bis die Steckverbindung aus der Halteklammer im Formhimmel herausrutscht.

-	Ziehen Sie die Steckverbindung -1- vorsichtig durch die Öffnung im Formhimmel heraus, ziehen Sie hierbei nur so weit, bis sich die Steckverbindung dicht unterhalb vom Formhimmel befindet.

Vorsicht!

Ziehen Sie die Steckverbindung nicht weiter heraus, da die Überlänge Flachleitung -2- begrenzt ist und die Gefahr besteht, dass sie abreißt.

Die Flachleitung darf maximal auf einer Länge von 1 cm aus der Öffnung im Formhimmel herausgezogen werden!

-	Trennen Sie die Steckverbindung vorsichtig, ohne hierbei Zug auf die Flachleitung auszuüben.

Ausbauen, 2011

Einbauen, 2011

Hinweis

Beim Einbau der Sonnenblende ist ein Schaumstoffröhrchen (Teilenummer: 533. 863. 288. A) über die Steckverbindung zu schieben.

Die Steckverbindung braucht beim Wiedereinbau nicht in der vorgesehenen Führung auf der, dem Dach zugewandten Seite, vom Formhimmel verrastet werden.

-	Die Steckverbindung durch die Öffnung im Formhimmel schieben.

-	Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
