Volkswagen Touran Reparaturanleitung :: Sicherheitsgurte, vorn, - Montageübersicht

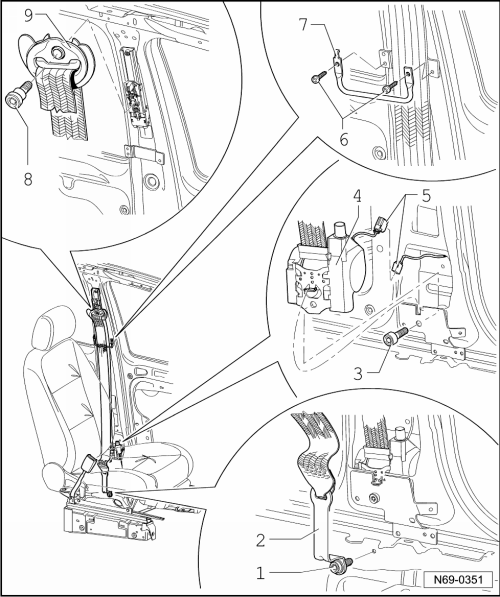

Sicherheitsgurte, vorn, - Montageübersicht

1 -  Schraube
40 Nm
2 -  Gurtendbeschlag
3 -  Schraube
40 Nm
4 -  Gurtaufrollautomat Säule B
5 -  Leitungsstrang
6 -  Schrauben
2 Nm
7 -  Gurtumlenkung
8 -  Schraube
40 Nm
9 -  Gurtumlenkbeschlag
