Volkswagen Touran Reparaturanleitung :: Reparaturhinweise
Arbeiten am Kältemittelkreislauf
| In einigen Ländern sind für Arbeiten, die das Öffnen des
Kältemittelkreislaufs erfordern, besondere Qualifizierungen
erforderlich. |
| Hinweise zu Reparaturarbeiten an klimatisierten Fahrzeugen
und zum Umgang mit Kältemittel
→ Klimaanlage mit Kältemittel R134a; Rep.-Gr.00. |
| Hinweise zu Prüfeinrichtungen und Werkzeugen für die
Reparatur an klimatisierten Fahrzeugen
→ Klimaanlage mit Kältemittel R134a; Rep.-Gr.00. |
| Hinweise zu Arbeiten mit der Klima-Service-Station an
klimatisierten Fahrzeugen
→ Klimaanlage mit Kältemittel R134a; Rep.-Gr.00. |
| Bedingungen und Vorgehensweise zum Spülen mit Kältemittel
R134a
→ Klimaanlage mit Kältemittel R134a; Rep.-Gr.00. |
|
|
|
Dichtungen für Kältemittelkreislauf
| Dichtringe nach Demontage ersetzen. |
| Dichtringe vor dem Einbau mit Kältemittelöl benetzen. |
| Auf richtigen Sitz der Dichtringe auf dem Rohr bzw. in der
Nut achten. |
| Schmutzfrei arbeiten. Bereits kleinste Verunreinigungen, wie
z. B. ein Haar, können zu Undichtigkeit führen. |
| Nur Dichtringe einbauen, die beständig gegen Kältemittel
R134a und das zugehörige Kältemittelöl sind. Diese Dichtringe
sind farblich gekennzeichnet, um Verwechslungen auszuschließen
→ Elektronischer Teilekatalog. |
|
|
|

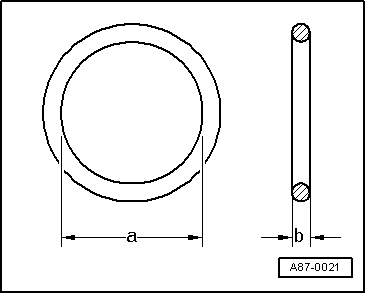

| Die Maße -a- und
-b- sind abhängig vom Einbauort des
Dichtrings
→ Elektronischer Teilekatalog. |
|
|
|
