Volkswagen Touran Reparaturanleitung :: Motor in Einbaulage abfangen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor -ZSB., Zylinder, Kurbelgehäuse / Aggregatelagerung / Motor in Einbaulage abfangen

Motor in Einbaulage abfangen, Touran

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

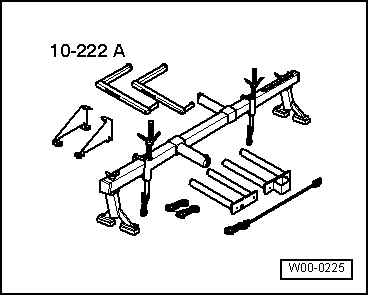

Abfangvorrichtung -10-222 A-

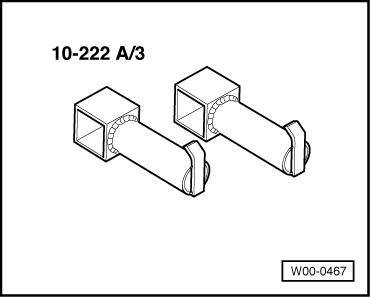

Adapter -10-222 A/3-

Adapter -10-222 A /30-

Adapter -10-222A/16-

3 x Schäkel -10-222A/12-

Arbeitsablauf

-	Stirnwand ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

Die Abfangvorrichtung -10-222 A- mit den nötigen Adaptern wie gezeigt aufsetzen, den Motor in Einbaulage abfangen.

-	Zuerst auf der linken Seite den Adapter -10-222A/30--A- hinter dem Steg -Pfeil- aufsetzen.

-	Dann die Abfangvorrichtung -10-222A- hinter die Stütze für die Frontklappe aufsetzen. Den rechten Adapter -10-222A/30- ebenfalls hinter dem Steg auf der Anschraubfläche für den Kotflügel platzieren.

-	Abfangvorrichtung -10-222A- mit dem Adapter -10-222A/30- verschrauben.

-	Adapter -10-222A/16- über die Schäkel -10-222A/12- hinten links mit dem Motor verbinden.
