Volkswagen Touran Reparaturanleitung :: Motor am Motor- und Getriebehalter befestigen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor -ZSB., Zylinder, Kurbelgehäuse / Motor aus- und einbauen / Motor am Motor- und Getriebehalter befestigen

Für die Durchführung von Montagearbeiten ist der Motor mit der Universalaufnahme -VAS 6095/1- am Motor- und Getriebehalter -VAS 6095- zu befestigen.

Motor am Motor- und Getriebehalter befestigen

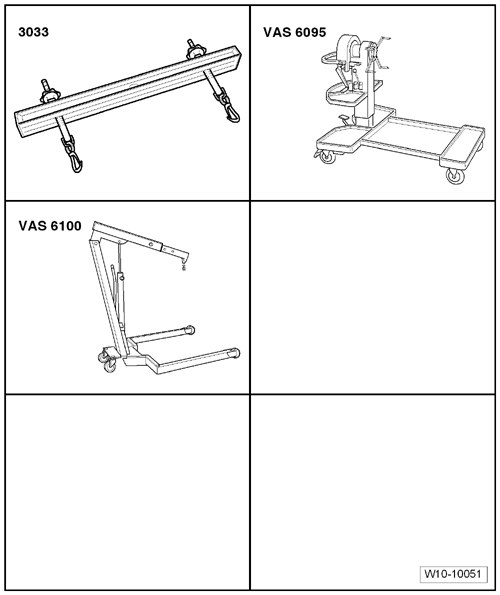

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Aufhängevorrichtung -3033-

Werkstattkran -VAS 6100-

Motor- und Getriebehalter -VAS 6095-

Arbeitsablauf

Getriebe vom Motor getrennt.

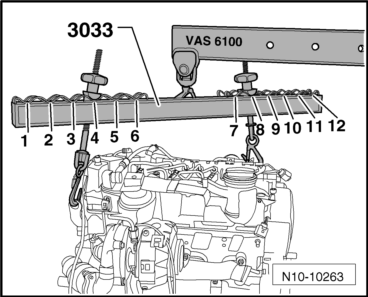

-	Aufhängevorrichtung -3033- wie folgt einhängen und mit Werkstattkran -VAS 6100- anheben.

Schwungradseite: Position 4.

Schwingungsdämpferseite: Position 8.

-	Motor mit Universalaufnahme -VAS 6095/1- am Motor- und Getriebehalter -VAS 6095- befestigen.
