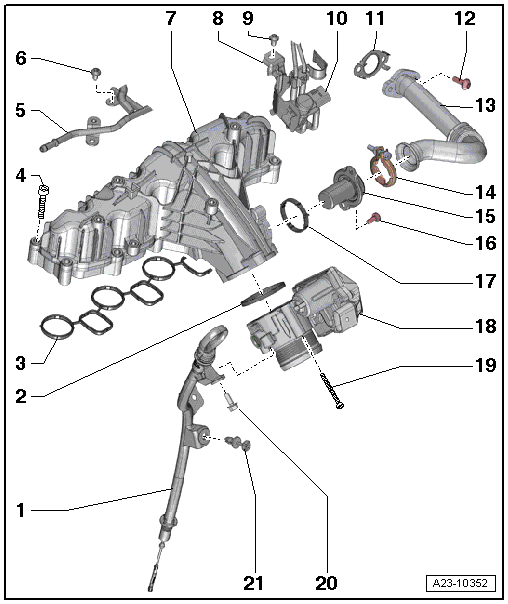

Montageübersicht - Saugrohr mit Anbauteilen, Fahrzeuge ohne Saugrohrklappe

1 -	Führungsrohr

für Ölmessstab

2 -

Dichtring

ersetzen

3 -

Dichtung

ersetzen

4 -

8 Nm

5 -	Kraftstoffrücklaufleitung

6 -

9 Nm

7 -

Saugrohr

aus- und einbauen → Kapitel

8 -

Halter

für Umschaltventil für Kühler der Abgasrückführung -N345-

9 -

9 Nm

10 -	Umschaltventil für Kühler der Abgasrückführung -N345-

11 -

Dichtung

ersetzen

12 -

9 Nm

13 -	Verbindungsrohr

zum Kühler für Abgasrückführung

14 -	Schelle, 5 Nm

ersetzen

15 -

Stutzen

für Abgasrückführung

16 -

8 Nm

17 -

Dichtring

ersetzen

18 -	Drosselklappensteuereinheit -J338-

mit Drosselklappenpotenziometer -G69-

aus- und einbauen → Kapitel

19 -

8 Nm

20 -

9 Nm

21 -

Clip
