Volkswagen Touran Reparaturanleitung :: Montageübersicht - Riemenscheibe

Montageübersicht - Riemenscheibe, Klimakompressor Hersteller Denso

  Hinweis

Diese Art der Keilrippenriemenscheibe wird am Klimakompressor des Typs "7SEU17C" angebaut.
Abhängig von der Bauart des Klimakompressors und der Ausführung des Motors können verschiedene Ausführungen der Keilrippenriemenscheibe eingebaut sein → Teile-Katalog.

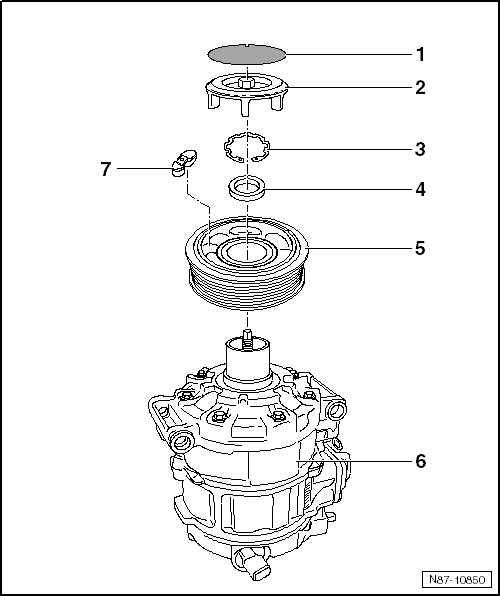

Montageübersicht - Riemenscheibe, Klimakompressor Hersteller Denso

1 -  Abdeckkappe mit Sicherungsring
mit einem kleinen Schraubendreher oder einer Spitzzange vorsichtig ausbauen (dabei besonders auf die Keilrippenriemenscheibe achten)
2 -  Mitnehmerscheibe
3 -  Sicherungsring
immer ersetzen
seitenrichtig einbauen (plane Seite zum Klimakompressor)
4 -  Distanzscheibe
5 -  Keilrippenriemenscheibe
die Keilrippenriemenscheibe besteht aus Kunststoff und ist schlagempfindlich, Keilrippenriemenscheibe deshalb besonders vorsichtig behandeln.
verschiedene Ausführungen → Teile-Katalog
6 -  Klimakompressor
abhängig von der Motorisierung und der Ländervariante des Fahrzeugs können verschiedene Ausführungen eingebaut sein → Teile-Katalog
Flansch des Klimakompressors vor dem Aufschieben der Keilrippenriemenscheibe reinigen.
7 -  Gummielement
6 Stück
Entkoppelt die Keilrippenriemenscheibe von der Antriebswelle des Klimakompressors, und dämpft Schwingungen und Geräusche.
Gummielemente zum Einbauen leicht benetzen z. B. mit Reifenmontagepaste oder einer Seifenlösung (als Gleitmittel)

Montageübersicht - Riemenscheibe, Klimakompressor Hersteller Sanden

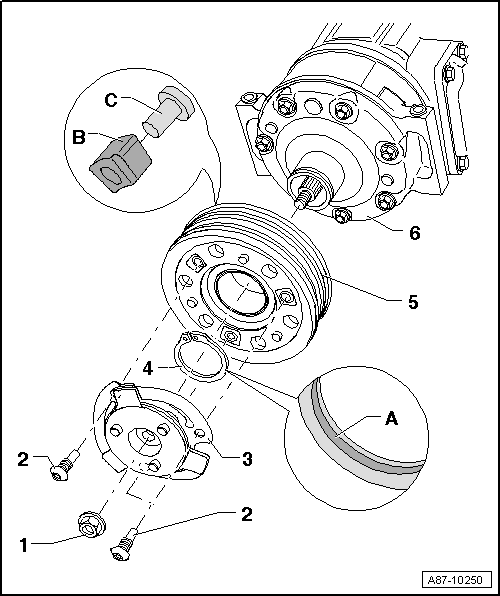

Montageübersicht - Riemenscheibe, Klimakompressor Hersteller Sanden

1 -  Mutter
25 Nm
  Hinweis

Zum Schutz des Gewindes der Antriebswelle des Klimakompressors ist diese zusätzlich noch mit einer Kunststoffkappe abgedeckt (die Kunststoffkappe ist nicht abgebildet).
Zum Lösen und Anziehen der Sechskantmutter mit einem handelsüblichen Ölfilter-Spannbandschlüssel die Riemenscheibe festhalten.
Gewinde der Mutter, die mit Sicherungsmittel eingeschraubt war, muss gereinigt werden (z. B. mit einem Gewindeschneider). Andernfalls besteht die Gefahr, dass die Antriebswelle bei erneuter Demontage abreißt.
Gewinde der Antriebswelle des Klimakompressors mit einer Drahtbürste reinigen.
Mutter mit Sicherungsmittel einsetzen. Sicherungsmittel → Elektronischer Teilekatalog.
2 -  Schraube
12 Nm
Zum Lösen und Anziehen der Schrauben mit einem handelsüblichen Ölfilter-Spannbandschlüssel die Riemenscheibe festhalten.
Gewindebohrungen, in die selbstsichernde Schrauben oder Schrauben mit Sicherungsmittel eingedreht waren, müssen gereinigt werden (z. B. mit einem Gewindeschneider). Andernfalls besteht die Gefahr, dass die Schrauben bei erneuter Demontage abreißen.
Gewinde der Schrauben, die mit Sicherungsmittel eingeschraubt sind, mit einer Drahtbürste reinigen. Anschließend Schrauben mit Sicherungsmittel einsetzen. Sicherungsmittel → Elektronischer Teilekatalog
3 -  Mitnehmerscheibe
mit Überlastschutz (Befestigung der Federelemente); löst bei einem zu großen Drehmoment aus (z. B. bei einem schwergängigen Klimakompressor) und die Riemenscheibe läuft frei mit, ohne den Klimakompressor anzutreiben
die Federelemente der Mitnehmerscheibe dämpfen Schwingungen und Geräusche
4 -  Sicherungsring
nach Demontage ersetzen
seitenrichtig einbauen, die Einführschräge -A- zeigt vom Klimakompressor weg - plane Seite zeigt zum Klimakompressor
5 -  Riemenscheibe
mit den Gummielementen -B- und den Gewindeplatten -C- zur Entkoppelung der Riemenscheibe von der Antriebswelle des Klimakompressors dämpft Schwingungen und Geräusche
  Hinweis

Die Gewindeplatten können abhängig von der Ausführung auch über einen Ring miteinander verbunden sein.
Für Fahrzeuge "Kaltländer" (z. B. Mittel- und Nordeuropa) können Klimakompressoren mit kleinerem Hubraum eingebaut sein. Bei diesen Klimakompressoren unterscheidet sich die Riemenscheibe geringfügig von der hier abgebildeten Ausführung (die Gummielemente -B- sind z. B. nicht vorhanden) → Elektronischer Teilekatalog.
6 -  Klimakompressor
Antriebswelle des Klimakompressors vor dem Aufsetzen der Riemenscheibe reinigen
