Hinweis

Wenn bei einer Motorreparatur größere Mengen Metallspäne oder Abrieb festgestellt werden, kann dies auf einen Kurbelwellen- oder Pleuellagerschaden hindeuten. Um Folgeschäden zu verhindern, müssen nach der Reparatur folgende Arbeiten durchgeführt werden: Ölkanäle sorgfältig reinigen; Ölspritzdüsen, Motorölkühler und Ölfilter wechseln.

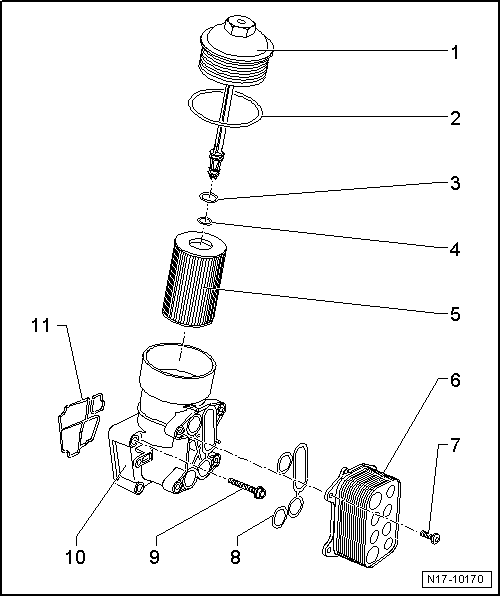

Montageübersicht - Motorölkühler

1 -	Verschlussdeckel

25 Nm

2 -

O-Ring

ersetzen

3 -

O-Ring

ersetzen

4 -

O-Ring

ersetzen

5 -	Ölfiltereinsatz

Hinweis beachten → Anker

aus- und einbauen → Heft

6 -	Motorölkühler

Hinweis beachten → Anker

Anschlussplan für Kühlmittelschläuche → Kapitel

aus- und einbauen → Kapitel

nach dem Ersetzen Kühlmittel wechseln

7 -

11 Nm

8 -	Dichtungen

ersetzen

9 -

Schraube

ersetzen

10 -	Ölfiltergehäuse

mit integriertem Ölrückhalteventil

aus- und einbauen → Kapitel "Ölfiltergehäuse aus- und einbauen"

11 -	Dichtungen

ersetzen
