Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgas - Turboaufladung, G- Lader / Ladeluftsystem / Montageübersicht - Ladeluftsystem, Passat, Touran

Hinweis

Sämtliche Schlauchverbindungen des Ladeluftsystems sind durch Schlauchschellen, gesichert. Bei der Montage Montagerichtlinien beachten → Kapitel.

Das Ladeluftsystem muss dicht sein.

Ladeluftsystem auf Dichtigkeit prüfen → Kapitel.

Vorsicht!

Die Schraubschellen an den Ladeluftleitungen müssen zwingend mit 5,5 Nm angezogen werden. Ein zu geringes, aber auch zu hohes Drehmoment kann im Fahrbetrieb dazu führen, dass der Ladeluftschlauch vom Ladeluftrohr abrutscht.

Montage der Schlauchverbindungen → Kapitel

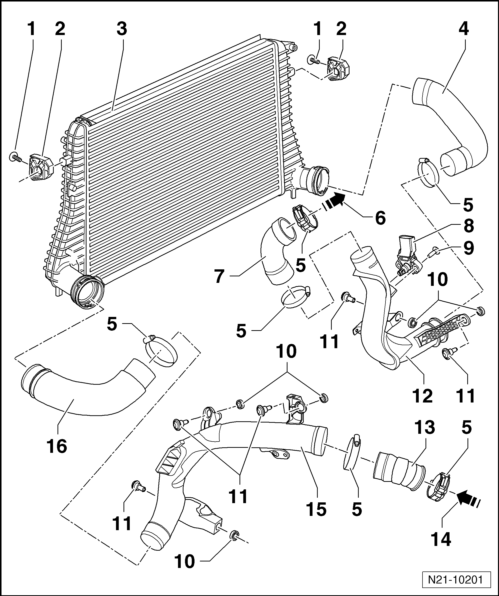

Montageübersicht-Ladeluftstrecke Passat

Montageübersicht - Ladeluftsystem, Passat, Touran

1 -

5 Nm

2 -

Lager

Für Ladeluftkühler

3 -	Ladeluftkühler

Zum Ausbauen bringen Sie den Schlossträger in Servicestellung → Karosserie-Montagearbeiten Außen; Rep.-Gr.50

4 -	Verbindungsschlauch

"kalte" Seite, unten

5 -	Schraubschelle, 5,5 Nm

6 -	Zur Drosselklappensteuereinheit -J338-

7 -	Verbindungsschlauch

"kalte" Seite, oben

8 -	Ladedruckgeber -G31- mit Ansauglufttemperaturgeber -G42-

9 -

2 Nm

10 -	Gummitülle

bei Beschädigung ersetzen

11 -

8 Nm

12 -	Ladeluftrohr

"kalte" Seite

13 -	Verbindungsschlauch

"heiße" Seite, oben

14 -	Vom Abgasturbolader

15 -	Ladeluftrohr

"heiße" Seite

16 -	Verbindungsschlauch

"heiße" Seite, unten
