Volkswagen Touran Reparaturanleitung :: Montageübersicht: Elektromechanisches Lenkgetriebe
Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Elektro- mechanisches Lenkgetriebe instand setzen (Generation 2 und 3) / Montageübersicht: Elektromechanisches Lenkgetriebe

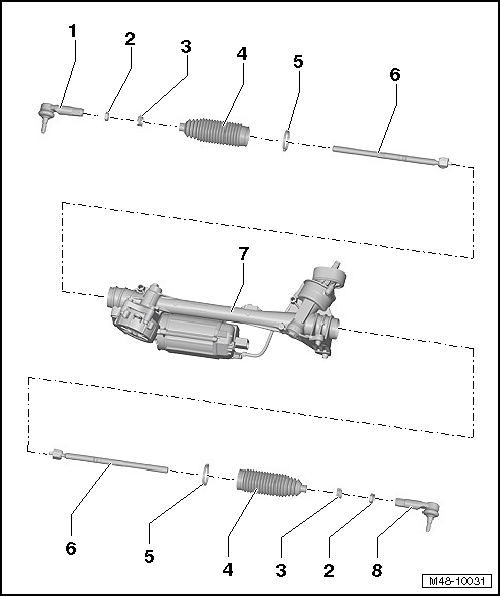

| 1 - | Spurstangenkopf rechts |
| Zuordnung → Elektronischer Ersatzteilkatalog "ETKA" |
| 2 - | Mutter |
| 70 Nm |
| 3 - | Schelle |
| 4 - | Faltenbalg |
| darf nach dem Spureinstellen nicht verdrillt sein |
| aus- und einbauen → Kapitel |
| 5 - | Klemmschelle |
| ersetzen |
| 6 - | Spurstange |
| 100 Nm |
| aus- und einbauen → Kapitel |
| 7 - | Servolenkgetriebe |
| Zuordnung → Elektronischer Ersatzteilkatalog "ETKA" |
| aus- und einbauen → Kapitel |
| 8 - | Spurstangenkopf links |
| Zuordnung → Elektronischer Ersatzteilkatalog "ETKA" |
