Volkswagen Touran Reparaturanleitung :: Montageübersicht der Geberhalter Geber für Einparkhilfe vorn bzw. Geber vorn für Parklenkassistent

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Parklenkassistent (PLA) / Montageübersicht der Geberhalter Geber für Einparkhilfe vorn bzw. Geber vorn für Parklenkassistent

  Hinweis

Die folgende Abbildung zeigt die Montageübersicht des Halters mit rechter Steckverbindung. Die Montageübersicht des Halters mit linker Steckverbindung ist sinngemäß gespiegelt.

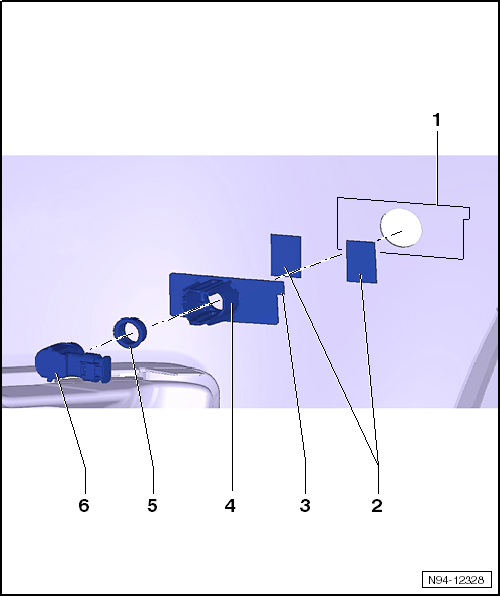

Montageübersicht der Geberhalter Geber für Einparkhilfe vorn bzw. Geber vorn für Parklenkassistent

1 -  Anrisslinie Geberhalter
Anrisslinie > 1 mm zum Halter
Linie < 2 zur Horizontalen
2 -  Klebepad
Klebepad ist auf Halter vormontiert (geklebt)
Schaumstoffklebeband nach TL 52018-E, s=1
2 Stück, 30 x 20, A=12 cm2
3 -  Kennzeichnung des Einbauortes
VR - Geber für Einparkhilfe vorn rechts -G252-
VL - Geber für Einparkhilfe vorn links -G255-
VLS - Geber vorn links für Parklenkassistent, linke Fahrzeugseite -G568-
VRS - Geber vorn rechts für Parklenkassistent, rechte Fahrzeugseite -G569-
4 -  Geberhalter
5 -  Entkopplungsring
6 -  Geber


Halter in die Einbaulage der inneren Stoßfängerabdeckung bringen und den Einbaubereich durch eine Anrisslinie markieren → Pos.
  Hinweis

Beim Anreißen darauf achten, dass die Anrisslinie > 1 mm als der Halter ist. Die Abweichung der Linie zur Horizontalen soll < 2 betragen.
Den Bereich innerhalb der Anrisslinie reinigen ggf. Kleberückstände vom alten Halter entfernen. Diesen Bereich mit Isopropanol entfetten.
Abdeckung vom Klebeband entfernen und den Halter in die Einbaulage der inneren Stoßfängerabdeckung einkleben.
