Volkswagen Touran Reparaturanleitung :: Montageübersicht der Geberhalter Geber für Einparkhilfe hinten bzw. Geber für Parklenkassistent hinten

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - außen / Parklenkassistent (PLA) / Montageübersicht der Geberhalter Geber für Einparkhilfe hinten bzw. Geber für Parklenkassistent hinten

Hinweis

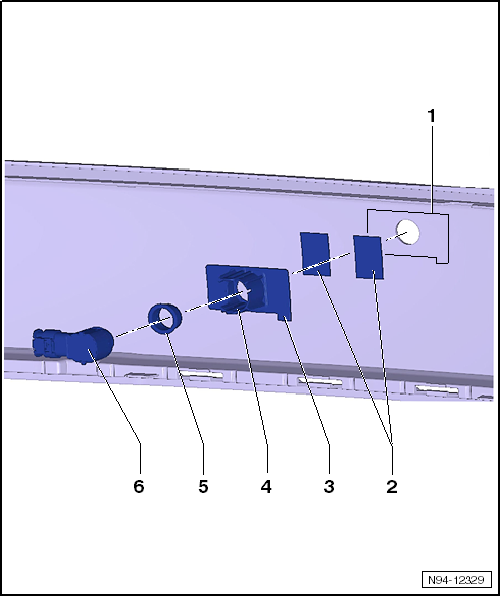

Die folgende Abbildung zeigt die Montageübersicht des Halters mit linker Steckverbindung. Die Montageübersicht des Halters mit rechter Steckverbindung ist sinngemäß gespiegelt.

Montageübersicht der Geberhalter Geber für Einparkhilfe hinten bzw. Geber für Parklenkassistent hinten

1 -	Anrisslinie Geberhalter

Anrisslinie > 1 mm zum Halter

Linie < 2 zur Horizontalen

2 -

Klebepad

Klebepad ist auf Halter vormontiert (geklebt)

Schaumstoffklebeband nach TL 52018-E, s=1

2 Stück, 30 x 20, A=12 cm²

3 -	Kennzeichnung des Einbauortes

HL - Geber für Einparkhilfe hinten links -G203-

HLM - Geber für Einparkhilfe hinten Mitte links -G204-

HMR - Geber für Einparkhilfe hinten Mitte rechts -G205-

HR - Geber für Einparkhilfe hinten rechts -G206-

HLS - Geber für Parklenkassistent hinten links -G716-

HRS - Geber für Parklenkassistent hinten rechts -G717-

4 -	Geberhalter

5 -	Entkopplungsring

6 -

Geber

-	Halter in die Einbaulage der inneren Stoßfängerabdeckung bringen und den Einbaubereich durch eine Anrisslinie markieren → Pos.

Hinweis

Beim Anreißen darauf achten, dass die Anrisslinie > 1 mm als der Halter ist. Die Abweichung der Linie zur Horizontalen soll < 2 betragen.

-	Den Bereich innerhalb der Anrisslinie reinigen ggf. Kleberückstände vom alten Halter entfernen. Diesen Bereich mit Isopropanol entfetten.

-	Abdeckung vom Klebeband entfernen und den Halter in die Einbaulage der inneren Stoßfängerabdeckung einkleben.
