Volkswagen Touran Reparaturanleitung :: Manschette mit Schaltknopf aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

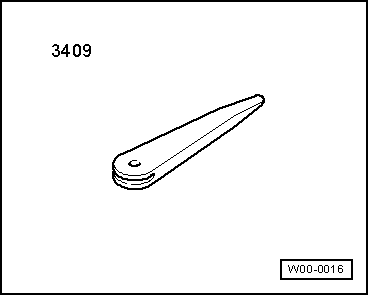

Demontagekeil -3409-
  Manschette mit Schaltknopf aus- und einbauen

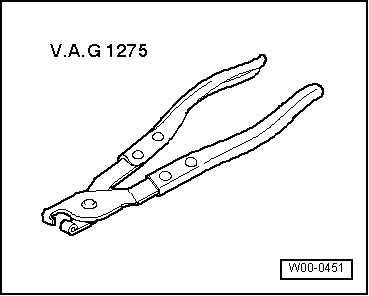

Schlauchbinderzange -V.A.G 1275-
Ausbauen
  Manschette mit Schaltknopf aus- und einbauen

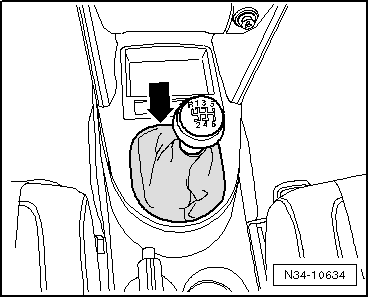

Manschette aus dem Rahmen für Mittelkonsole aushebeln, -Pfeil-.
Manschette nach oben über den Schaltknopf stülpen.
  Manschette mit Schaltknopf aus- und einbauen

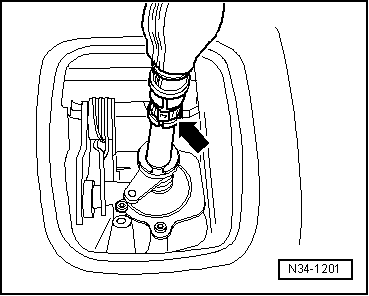

Schelle -Pfeil- öffnen und Schaltknopf zusammen mit der Manschette abziehen.
Einbauen
Innenseite der Manschette nach außen wenden.
  Manschette mit Schaltknopf aus- und einbauen
Schaltknopf und Manschette einbauen und neue Klemmschelle -Pfeil- zusammendrücken.
Beim Aufstecken muss der Schaltknopf in die umlaufende Nut des Schalthebels einrasten.
Drücken Sie dann die Manschette in die Mittelkonsole ein.
  Manschette mit Schaltknopf aus- und einbauen
