Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Schriftzüge / Maße für Schriftzug seitlich

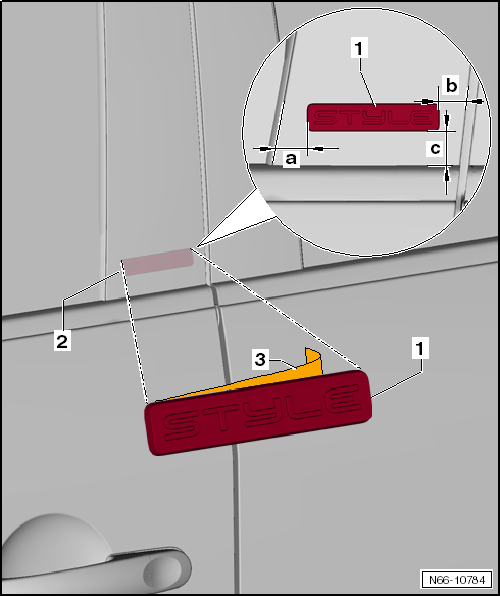

Maße für Sondermodell "Style"

Maße für Sondermodell

1 -	Schriftzug

selbstklebend

Seitenmaß -a-: 12 mm, von der Vorderkante der Blende bis zum Schriftzug

Seitenmaß -b-: 12 mm, von der Hinterkante der Blende bis zum Schriftzug

Höhenmaß -c-: 15 mm, von der Fensterschachtabdichtung bis zum Schriftzug

2 -

Türblende

3 -	Schutzfolie

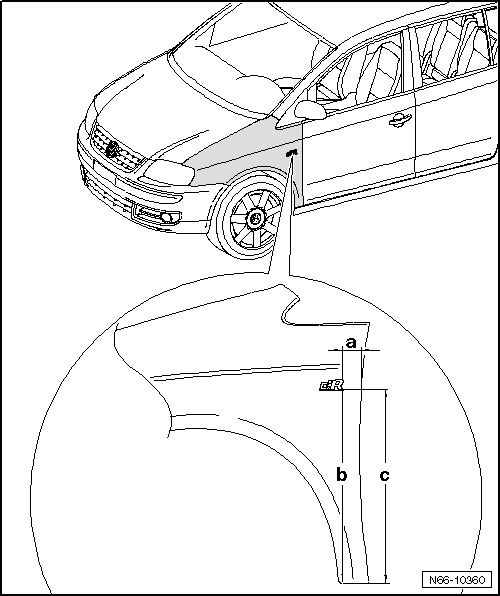

Maße für Schriftzug Kotflügel "R-Line"

Mehrausstattung Volkswagen R GmbH

Hinweis

Die Maße für die Schriftzüge R-Line Volkswagen R GmbH Kotflügel sind für die linke Seite angegeben. Für die rechte Seite ist sinngemäß daraus abzuleiten.

Maß -b- und Maß -c- geben die Neigung des Schriftzugs an.

Maße für Schriftzug Kotflügel

1 -	Maß a = 91 mm

Vom Schriftzug zur Kotflügelkante Maß -c-.

2 -	Maß b = 521 mm

Von der vorderen unteren Kotflügelecke zum Eckpunkt des Schriftzugs.

3 -	Maß c = 519 mm

Von der hinteren unteren Kotflügelecke zur Kotflügelkante.
