Volkswagen Touran Reparaturanleitung :: Lichtschalter -E1- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - innen, Diebstahlshutz / Leuchten und Schalter in der Schalttafel / Lichtschalter -E1- aus- und einbauen

Im Lichtschalter -E1- sind folgende Bauteile integriert:

Schalter für Nebelscheinwerfer -E7-

Schalter für Nebelschlussleuchte -E18-

Lampe für Beleuchtung Lichtschalter -L9-

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten.

-	Drehgriff des Lichtschalters in Stellung "0" drehen.

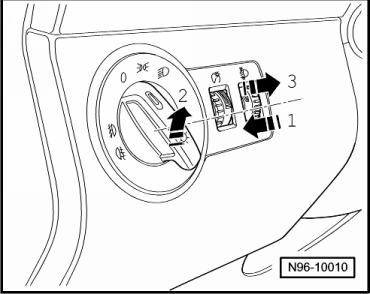

-	Drehgriff des Lichtschalters hineindrücken -1- und ihn etwas nach rechts -2- drehen.

-	Den Drehgriff in dieser Stellung halten und den Lichtschalter am Drehgriff aus der Schalttafel herausziehen -3-.

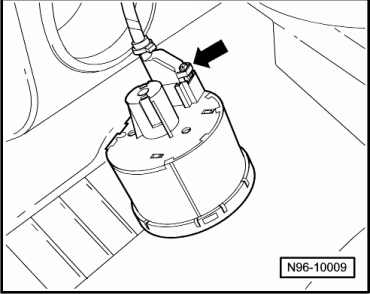

-	Steckverbindung -Pfeil- trennen.

Einbauen:

-	Steckverbindung auf den Lichtschalter stecken.

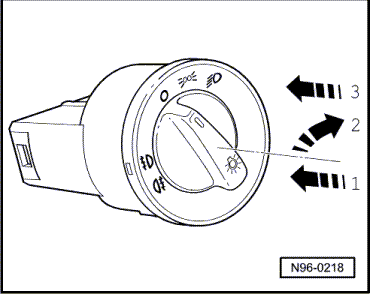

-	Lichtschalter festhalten und den Drehgriff des Lichtschalters hineindrücken -1- und etwas nach rechts drehen -2-.

-	Den Drehgriff in dieser Stellung halten und den Lichtschalter in die Schalttafel einsetzen -3-.

-	Drehgriff in Stellung "0" drehen, loslassen und Schalter verrasten.
